D級アンプ用インダクタ（リード型） DVK1516H
特長
- デジタルアンプ（D級アンプ）のLPF用インダクタ
- 高音質を重視する為に独自開発した磁性材料を使用
- 無酸素銅線（OFC）採用により、高音質を実現
- 磁気飽和特性に優れ温度に依存しない
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(mΩ) Typical | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| DVK1516H-4R7M | 4.7 ± 20% | 4.3 | 44.3 | 18.8 |
| DVK1516H-100M | 10 ± 20% | 7.8 | 27.8 | 14.7 |
| DVK1516H-220M | 22 ± 20% | 15.9 | 18.5 | 10.4 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

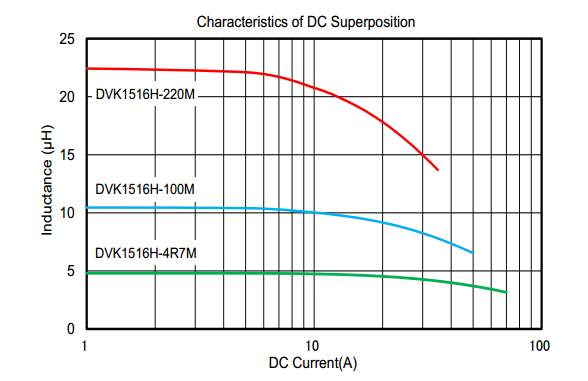

直流重畳電流特性
