メタルコンポジットパワーインダクタ XRK1040A
特長
- 金属磁性材料を使用し小型化と大電流化を実現
- ギャップレス一体構造で低唸り
- 環境温度によって直流重畳特性の変化が少ない
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー

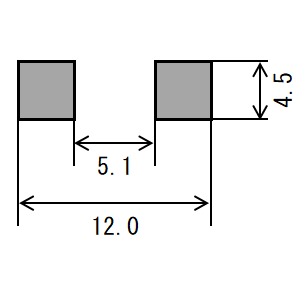

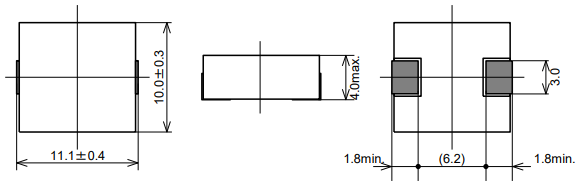

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| XRK1040A-R20M | 0.2 ± 20% | 0.7 | 0.6 | 40 | 33 |
| XRK1040A-R36M | 0.36 ± 20% | 1.2 | 1 | 33 | 26 |
| XRK1040A-R45M | 0.45 ± 20% | 1.2 | 1.1 | 32 | 25 |
| XRK1040A-R47M | 0.47 ± 20% | 1.3 | 1.1 | 35 | 28.5 |
| XRK1040A-R56M | 0.56 ± 20% | 1.8 | 1.6 | 24 | 22.5 |
| XRK1040A-R90M | 0.9 ± 20% | 2.5 | 2.2 | 22 | 20 |
| XRK1040A-1R0M | 1 ± 20% | 3.3 | 3 | 20 | 16 |
| XRK1040A-1R5M | 1.5 ± 20% | 4.2 | 3.8 | 17 | 14 |
| XRK1040A-2R2M | 2.2 ± 20% | 7 | 6 | 16 | 10.5 |
| XRK1040A-3R3M | 3.3 ± 20% | 11.8 | 10.8 | 11.5 | 8.2 |
| XRK1040A-4R7M | 4.7 ± 20% | 18 | 15 | 9 | 6.5 |
| XRK1040A-5R6M | 5.6 ± 20% | 17 | 14 | 9 | 6.6 |
| XRK1040A-6R8M | 6.8 ± 20% | 19 | 16 | 9 | 6.4 |
| XRK1040A-100M | 10 ± 20% | 30 | 27 | 6 | 5 |
| XRK1040A-150M | 15 ± 20% | 50 | 45 | 6.8 | 3.8 |
| XRK1040A-220M | 22 ± 20% | 65 | 58 | 5 | 3.2 |
| XRK1040A-330M | 33 ± 20% | 105 | 92 | 4.8 | 2.8 |
| XRK1040A-470M | 47 ± 20% | 181 | 165 | 3.6 | 1.9 |
| XRK1040A-101M | 100 ± 20% | 300 | 270 | 2 | 1.5 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から20%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が30℃となる電流値
