メタルコンポジットパワーインダクタ XRK0730A

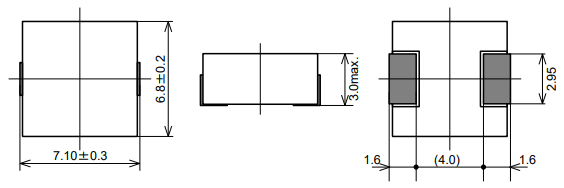

特長
- 金属磁性材料を使用し小型化と大電流化を実現
- ギャップレス一体構造で低唸り
- 環境温度によって直流重畳特性の変化が少ない
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| XRK0730A-R15M | 0.15 ± 20% | 1.8 | 1.5 | 36 | 18.5 |
| XRK0730A-R22M | 0.22 ± 20% | 2.7 | 2.3 | 24 | 17 |
| XRK0730A-R33M | 0.33 ± 20% | 4 | 3.5 | 19 | 14 |
| XRK0730A-R47M | 0.47 ± 20% | 4.2 | 3.7 | 17 | 12 |
| XRK0730A-R56M | 0.56 ± 20% | 5.2 | 4.7 | 14 | 10.3 |
| XRK0730A-R68M | 0.68 ± 20% | 5.5 | 5 | 15 | 10 |
| XRK0730A-R82M | 0.82 ± 20% | 8 | 6.7 | 14 | 8.5 |
| XRK0730A-1R0M | 1 ± 20% | 10 | 9 | 13 | 7.9 |
| XRK0730A-1R2M | 1.2 ± 20% | 10.2 | 9.3 | 11 | 7.8 |
| XRK0730A-1R5M | 1.5 ± 20% | 15.5 | 14 | 11 | 6.6 |
| XRK0730A-2R2M | 2.2 ± 20% | 20 | 18 | 10 | 5.7 |
| XRK0730A-3R3M | 3.3 ± 20% | 30 | 28 | 9 | 4.9 |
| XRK0730A-4R7M | 4.7 ± 20% | 40 | 37 | 8.8 | 4.1 |
| XRK0730A-6R8M | 6.8 ± 20% | 60 | 54 | 6.4 | 3.5 |
| XRK0730A-8R2M | 8.2 ± 20% | 68 | 64 | 4.7 | 3.1 |
| XRK0730A-100M | 10 ± 20% | 77.6 | 70.5 | 4.4 | 3 |
| XRK0730A-150M | 15 ± 20% | 127 | 118 | 4 | 2.2 |
| XRK0730A-220M | 22 ± 20% | 149 | 135 | 3.4 | 2 |
| XRK0730A-330M | 33 ± 20% | 242 | 220 | 2.3 | 1.6 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から20%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が30℃となる電流値
