高信頼性パワーインダクタ（SMD） HER6027C
特長
- 車載機器向け高信頼性対応
- 大電流対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| HER6027C-R82N | 0.82 ± 30% | 0.007 | 7.2 | 6.7 |
| HER6027C-1R3N | 1.3 ± 30% | 0.009 | 5.5 | 6.2 |
| HER6027C-2R0N | 2 ± 30% | 0.012 | 5 | 5 |
| HER6027C-3R0N | 3 ± 30% | 0.016 | 3.5 | 3.5 |
| HER6027C-3R9N | 3.9 ± 30% | 0.027 | 3.2 | 3.2 |
| HER6027C-4R7N | 4.7 ± 30% | 0.032 | 2.8 | 2.8 |
| HER6027C-6R2N | 6.2 ± 30% | 0.036 | 2.6 | 2.6 |
| HER6027C-7R5N | 7.5 ± 30% | 0.046 | 2.3 | 2.3 |
| HER6027C-9R1N | 9.1 ± 30% | 0.056 | 2 | 2 |
| HER6027C-100M | 10 ± 20% | 0.067 | 1.9 | 1.9 |
| HER6027C-120M | 12 ± 20% | 0.072 | 1.8 | 1.8 |
| HER6027C-150M | 15 ± 20% | 0.08 | 1.7 | 1.7 |
| HER6027C-180M | 18 ± 20% | 0.09 | 1.6 | 1.6 |
| HER6027C-220M | 22 ± 20% | 0.1 | 1.5 | 1.5 |
| HER6027C-270M | 27 ± 20% | 0.13 | 1.3 | 1.3 |
| HER6027C-330M | 33 ± 20% | 0.16 | 1.1 | 1.1 |
| HER6027C-390M | 39 ± 20% | 0.2 | 1 | 1 |
| HER6027C-470M | 47 ± 20% | 0.24 | 0.9 | 0.9 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

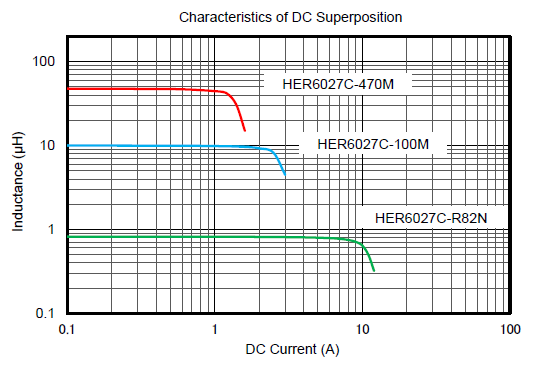

直流重畳電流特性

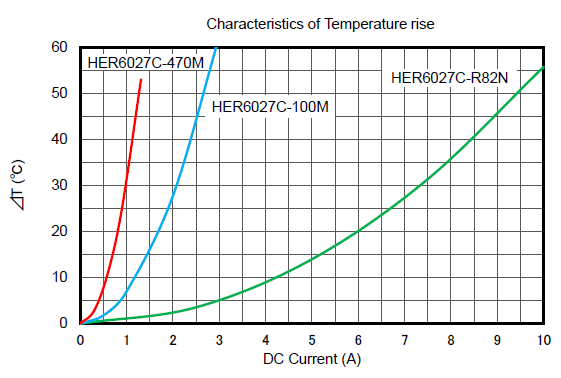

温度上昇特性
