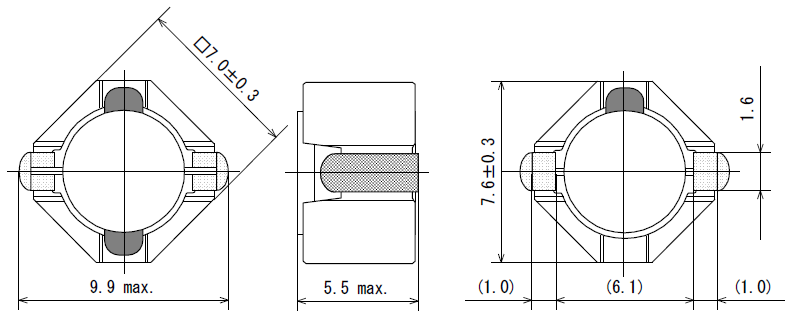

高信頼性パワーインダクタ HER7052C
特長
- 大電流対応

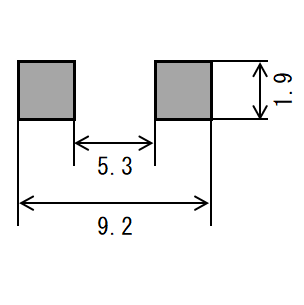

- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| HER7052C-3R3N | 3.3 ± 30% | 0.031 | 7.7 | 6.7 | 3.5 | 2.6 |
| HER7052C-4R7N | 4.7 ± 30% | 0.037 | 7 | 6.2 | 3.3 | 2.4 |
| HER7052C-8R2N | 8.2 ± 30% | 0.049 | 5.7 | 4.2 | 3 | 2.1 |
| HER7052C-100M | 10 ± 20% | 0.056 | 4.9 | 3.8 | 2.7 | 2 |
| HER7052C-150M | 15 ± 20% | 0.085 | 4.2 | 3.3 | 2.1 | 1.5 |
| HER7052C-220M | 22 ± 20% | 0.14 | 3.3 | 2.8 | 1.6 | 1.2 |
| HER7052C-330M | 33 ± 20% | 0.26 | 2.7 | 2.3 | 1.1 | 0.84 |
| HER7052C-470M | 47 ± 20% | 0.38 | 2.6 | 1.9 | 0.89 | 0.65 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

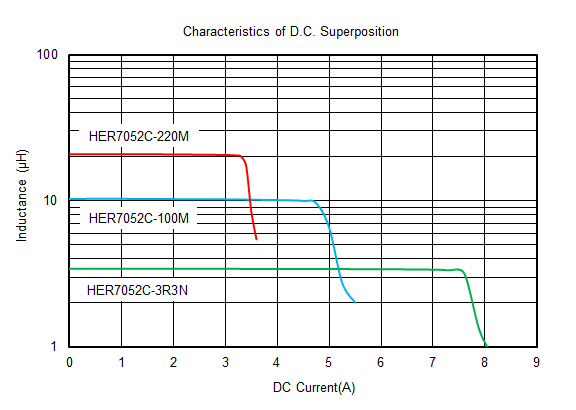

直流重畳電流特性

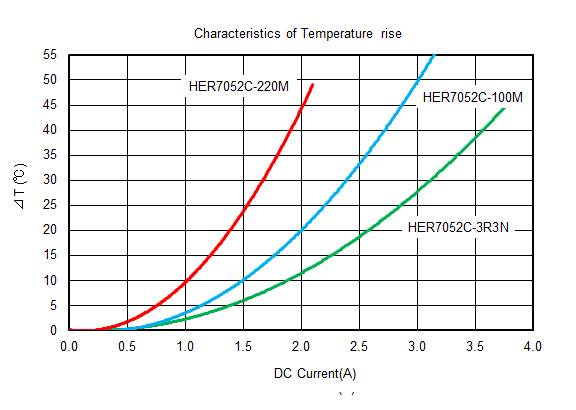

温度上昇特性
