パワーインダクタ（SMD） CER7052B

磁路

CER7052B

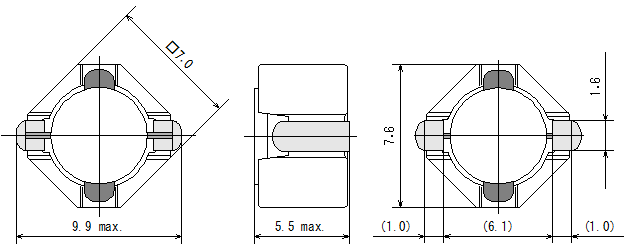

推奨ランドパターン

サンプル購入

chip1stop

製品情報

一般情報

picture_as_pdf 一般仕様

特長

コスト競争力のある廉価版
閉磁路タイプの面実装パワーインダクタ
電源用のチョークコイルとして最適
大電流対応の構造
使用温度範囲：-40℃～+125℃（自己発熱を含む）

用途

オーディオビジュアル
PC周辺機器
家電
その他

電気的特性

品番	インダクタンス(µH)	直流抵抗(Ω) ±30%	直流重畳許容電流 (A)	温度上昇許容電流 (A)
CER7052B-1R2N	1.2 ± 30%	0.009	9.5	6.2
CER7052B-1R8N	1.8 ± 30%	0.01	8.05	5.9
CER7052B-2R2N	2.2 ± 30%	0.012	7	5.5
CER7052B-3R0N	3 ± 30%	0.013	6.1	5.1
CER7052B-3R6N	3.6 ± 30%	0.015	5.5	4.8
CER7052B-4R3N	4.3 ± 30%	0.016	4.95	4.55
CER7052B-5R1N	5.1 ± 30%	0.018	4.65	4.3
CER7052B-6R2N	6.2 ± 30%	0.02	4.2	4.15
CER7052B-7R5N	7.5 ± 30%	0.021	3.9	3.95
CER7052B-8R2N	8.2 ± 30%	0.026	3.55	3.6
CER7052B-100M	10 ± 20%	0.032	3.4	3.3
CER7052B-120M	12 ± 20%	0.041	3	2.85
CER7052B-150M	15 ± 20%	0.047	2.7	2.65
CER7052B-180M	18 ± 20%	0.059	2.45	2.4
CER7052B-220M	22 ± 20%	0.072	2.2	2.1
CER7052B-270M	27 ± 20%	0.087	1.95	1.9
CER7052B-330M	33 ± 20%	0.11	1.8	1.75
CER7052B-390M	39 ± 20%	0.12	1.6	1.6
CER7052B-470M	47 ± 20%	0.15	1.5	1.45
CER7052B-560M	56 ± 20%	0.18	1.4	1.3
CER7052B-680M	68 ± 20%	0.22	1.25	1.2
CER7052B-820M	82 ± 20%	0.25	1.1	1.1
CER7052B-101M	100 ± 20%	0.32	1	0.98
CER7052B-121M	120 ± 20%	0.37	0.97	0.91
CER7052B-151M	150 ± 20%	0.46	0.86	0.8
CER7052B-181M	180 ± 20%	0.58	0.79	0.72
CER7052B-221M	220 ± 20%	0.69	0.72	0.65
CER7052B-271M	270 ± 20%	0.86	0.64	0.58
CER7052B-331M	330 ± 20%	0.98	0.57	0.55
CER7052B-391M	390 ± 20%	1.21	0.52	0.48
CER7052B-471M	470 ± 20%	1.56	0.47	0.42
CER7052B-561M	560 ± 20%	1.75	0.44	0.39
CER7052B-681M	680 ± 20%	2.2	0.4	0.35
CER7052B-821M	820 ± 20%	2.44	0.36	0.33
CER7052B-102M	1000 ± 20%	3.19	0.33	0.29

インダクタンス測定条件:100kHz,1V
直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
温度上昇許容電流:コアの表面温度上昇が40℃となる電流値

電流特性グラフ

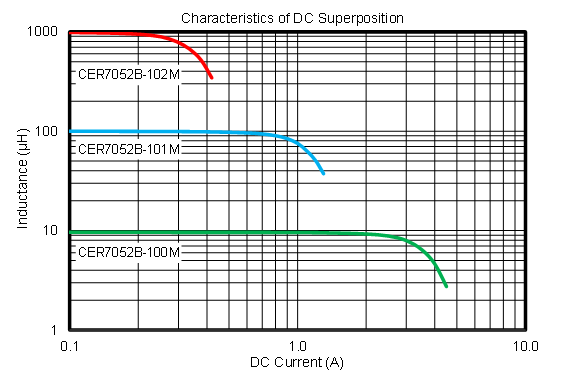

直流重畳電流特性

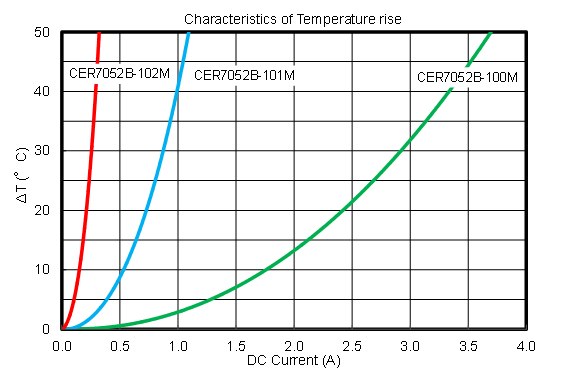

温度上昇特性
