高信頼性パワーインダクタ（SMD） HER6042C

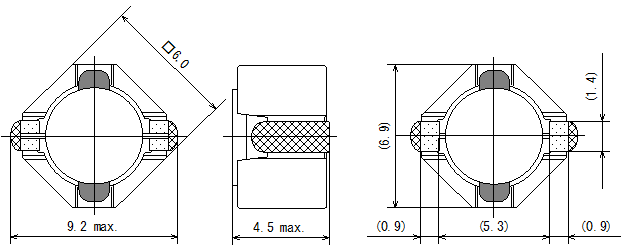

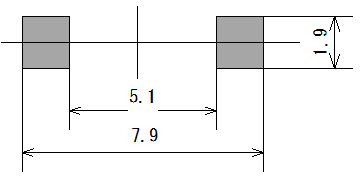

特長
- 車載機器向け高信頼性対応
- ドラムコアとリングコアに異なる磁性材料を使い電流特性を向上
- 7mm角サイズのコイルと同等の電流特性を実現
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| HER6042C-R82N | 0.82 ± 30% | 0.008 | 11.2 | 7 |
| HER6042C-1R2N | 1.2 ± 30% | 0.01 | 9.4 | 6.3 |
| HER6042C-1R6N | 1.6 ± 30% | 0.012 | 8.2 | 5.8 |
| HER6042C-2R2N | 2.2 ± 30% | 0.013 | 7.2 | 5.4 |
| HER6042C-3R0N | 3 ± 30% | 0.016 | 6.3 | 5.1 |
| HER6042C-3R6N | 3.6 ± 30% | 0.018 | 5.7 | 4.9 |
| HER6042C-4R3N | 4.3 ± 30% | 0.02 | 5.1 | 4.4 |
| HER6042C-5R1N | 5.1 ± 30% | 0.025 | 4.7 | 4 |
| HER6042C-6R2N | 6.2 ± 30% | 0.031 | 4.2 | 3.6 |
| HER6042C-8R2N | 8.2 ± 30% | 0.042 | 3.6 | 3 |
| HER6042C-100M | 10 ± 20% | 0.056 | 3.3 | 2.6 |
| HER6042C-120M | 12 ± 20% | 0.063 | 3 | 2.45 |
| HER6042C-150M | 15 ± 20% | 0.071 | 2.7 | 2.25 |
| HER6042C-180M | 18 ± 20% | 0.082 | 2.45 | 2.1 |
| HER6042C-220M | 22 ± 20% | 0.09 | 2.25 | 2 |
| HER6042C-270M | 27 ± 20% | 0.1 | 2.05 | 1.9 |
| HER6042C-330M | 33 ± 20% | 0.11 | 1.85 | 1.8 |
| HER6042C-390M | 39 ± 20% | 0.13 | 1.7 | 1.7 |
| HER6042C-470M | 47 ± 20% | 0.15 | 1.6 | 1.55 |
| HER6042C-560M | 56 ± 20% | 0.22 | 1.4 | 1.3 |
| HER6042C-680M | 68 ± 20% | 0.26 | 1.25 | 1.15 |
| HER6042C-820M | 82 ± 20% | 0.32 | 1.2 | 1.05 |
| HER6042C-101M | 100 ± 20% | 0.42 | 1.05 | 0.88 |
| HER6042C-121M | 120 ± 20% | 0.53 | 0.97 | 0.82 |
| HER6042C-151M | 150 ± 20% | 0.59 | 0.89 | 0.78 |
| HER6042C-181M | 180 ± 20% | 0.67 | 0.81 | 0.73 |
| HER6042C-221M | 220 ± 20% | 0.75 | 0.75 | 0.69 |
| HER6042C-271M | 270 ± 20% | 0.95 | 0.67 | 0.6 |
| HER6042C-331M | 330 ± 20% | 1.2 | 0.59 | 0.54 |
| HER6042C-391M | 390 ± 20% | 1.54 | 0.51 | 0.48 |
| HER6042C-471M | 470 ± 20% | 1.96 | 0.48 | 0.41 |
| HER6042C-561M | 560 ± 20% | 2.18 | 0.44 | 0.38 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
