D級アンプ用インダクタ(リード型)    DVH2822

特長

  • 大電流対応
  • 形状がスリムで低漏洩磁束の閉磁路構造
  • 低直流抵抗
  • 使用温度範囲:-40℃~+125℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ
  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗 (mΩ) 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Max Typical
DVH2822-200M 20 ± 20% 12.4 9.6 30 9
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

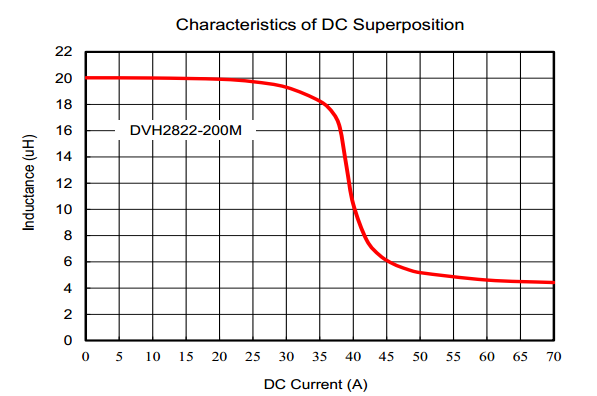

電流特性グラフ

直流重畳電流特性
