D級アンプ用インダクタ（リード型） DVH2523B
特長
- 大電流対応
- 低漏洩磁束の閉磁路構造
- 低直流抵抗、大電流仕様
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| DVH2523B-100N | 10 ± 30% | 20 | 14.3 | 26.3 | 6.9 |
| DVH2523B-150N | 15 ± 30% | 25 | 17.9 | 21.5 | 6.1 |
| DVH2523B-200M | 20 ± 20% | 28 | 20.2 | 20 | 5.8 |
| DVH2523B-330M | 33 ± 20% | 47.1 | 33.6 | 15.8 | 4.5 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

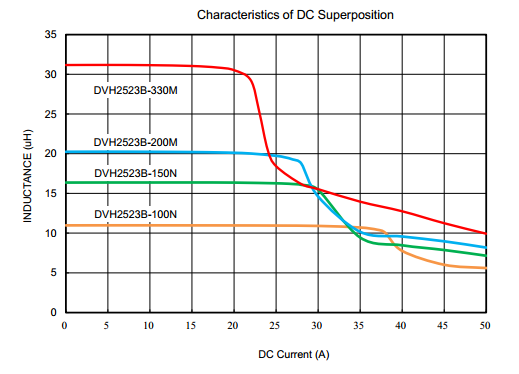

直流重畳電流特性
