高信頼性パワーインダクタ（SMD） CQR8065C

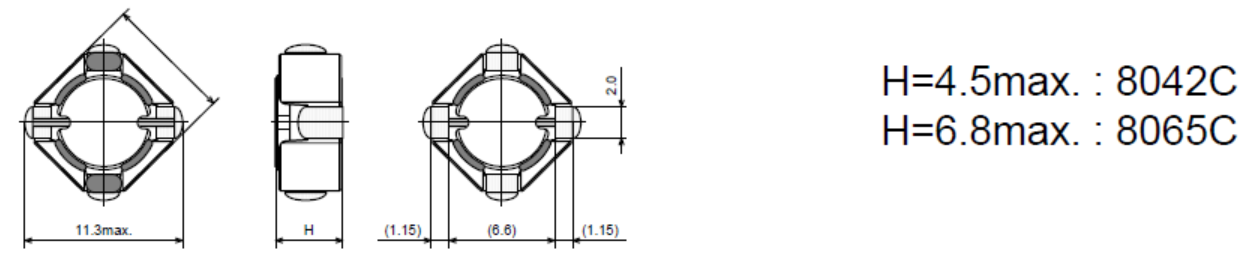

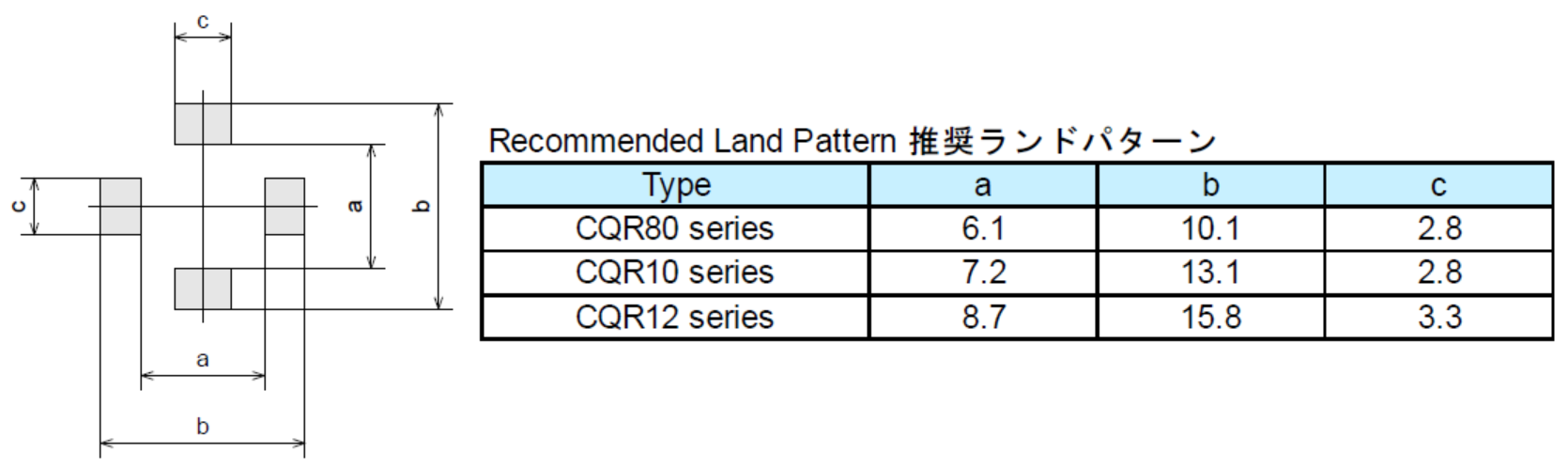

特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用チョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CQR8065C-1R1N | 1.1 ± 30% | 0.006 | 15 | 12 | 7.45 | 5.7 |
| CQR8065C-1R5N | 1.5 ± 30% | 0.007 | 13 | 10 | 6.8 | 5.2 |
| CQR8065C-2R2N | 2.2 ± 30% | 0.008 | 11 | 8 | 6.35 | 4.7 |
| CQR8065C-3R0N | 3 ± 30% | 0.01 | 10 | 7.1 | 5.9 | 4.45 |
| CQR8065C-3R6N | 3.6 ± 30% | 0.012 | 9 | 6 | 5.3 | 4 |
| CQR8065C-4R7N | 4.7 ± 30% | 0.014 | 8 | 5.5 | 5 | 3.8 |
| CQR8065C-5R6N | 5.6 ± 30% | 0.017 | 7 | 5 | 4.6 | 3.55 |
| CQR8065C-6R8N | 6.8 ± 30% | 0.019 | 6.4 | 4.7 | 4.35 | 3.25 |
| CQR8065C-8R2N | 8.2 ± 30% | 0.021 | 5.8 | 4.1 | 4.2 | 3.1 |
| CQR8065C-100M | 10 ± 20% | 0.025 | 5.2 | 3.9 | 3.65 | 2.7 |
| CQR8065C-120M | 12 ± 20% | 0.031 | 4.7 | 3.6 | 3.45 | 2.4 |
| CQR8065C-150M | 15 ± 20% | 0.04 | 4 | 3.1 | 3.1 | 2.2 |
| CQR8065C-180M | 18 ± 20% | 0.044 | 3.8 | 2.8 | 2.85 | 2.1 |
| CQR8065C-220M | 22 ± 20% | 0.063 | 3.6 | 2.6 | 2.5 | 1.7 |
| CQR8065C-270M | 27 ± 20% | 0.07 | 3.2 | 2.25 | 2.25 | 1.65 |
| CQR8065C-330M | 33 ± 20% | 0.096 | 2.9 | 2.05 | 1.9 | 1.4 |
| CQR8065C-390M | 39 ± 20% | 0.12 | 2.7 | 1.95 | 1.75 | 1.3 |
| CQR8065C-470M | 47 ± 20% | 0.14 | 2.5 | 1.7 | 1.6 | 1.2 |
| CQR8065C-560M | 56 ± 20% | 0.16 | 2.3 | 1.55 | 1.5 | 1.05 |
| CQR8065C-680M | 68 ± 20% | 0.19 | 2 | 1.45 | 1.4 | 1 |
| CQR8065C-820M | 82 ± 20% | 0.22 | 1.8 | 1.3 | 1.25 | 0.9 |
| CQR8065C-101M | 100 ± 20% | 0.27 | 1.6 | 1.2 | 1.15 | 0.8 |
| CQR8065C-121M | 120 ± 20% | 0.31 | 1.5 | 1.1 | 1.05 | 0.73 |
| CQR8065C-151M | 150 ± 20% | 0.4 | 1.4 | 1 | 0.95 | 0.65 |
| CQR8065C-181M | 180 ± 20% | 0.47 | 1.2 | 0.93 | 0.88 | 0.58 |
| CQR8065C-221M | 220 ± 20% | 0.58 | 1.1 | 0.82 | 0.78 | 0.53 |
| CQR8065C-271M | 270 ± 20% | 0.72 | 1 | 0.75 | 0.7 | 0.48 |
| CQR8065C-331M | 330 ± 20% | 0.89 | 0.9 | 0.68 | 0.64 | 0.43 |
| CQR8065C-391M | 390 ± 20% | 1.1 | 0.85 | 0.63 | 0.57 | 0.39 |
| CQR8065C-471M | 470 ± 20% | 1.2 | 0.75 | 0.57 | 0.54 | 0.35 |
| CQR8065C-561M | 560 ± 20% | 1.5 | 0.7 | 0.53 | 0.48 | 0.34 |
| CQR8065C-681M | 680 ± 20% | 1.84 | 0.64 | 0.48 | 0.44 | 0.3 |
| CQR8065C-821M | 820 ± 20% | 2.1 | 0.58 | 0.43 | 0.41 | 0.27 |
| CQR8065C-102M | 1000 ± 20% | 2.7 | 0.54 | 0.38 | 0.36 | 0.24 |
電流特性グラフ

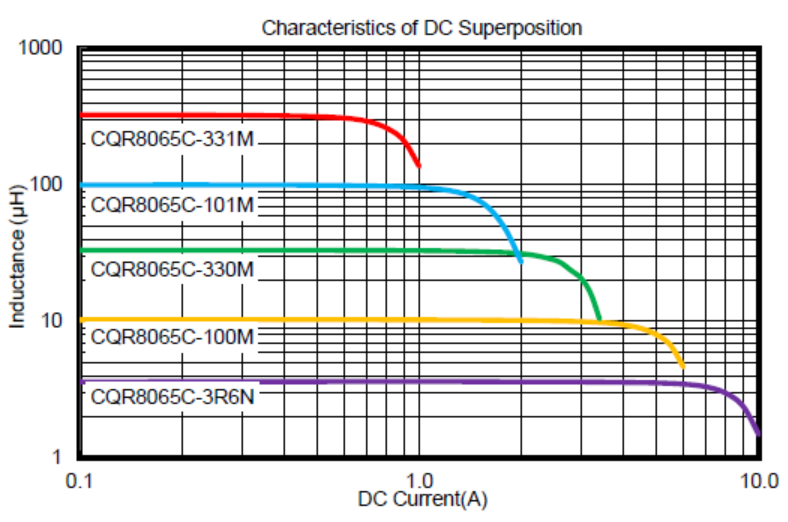

直流重畳電流特性

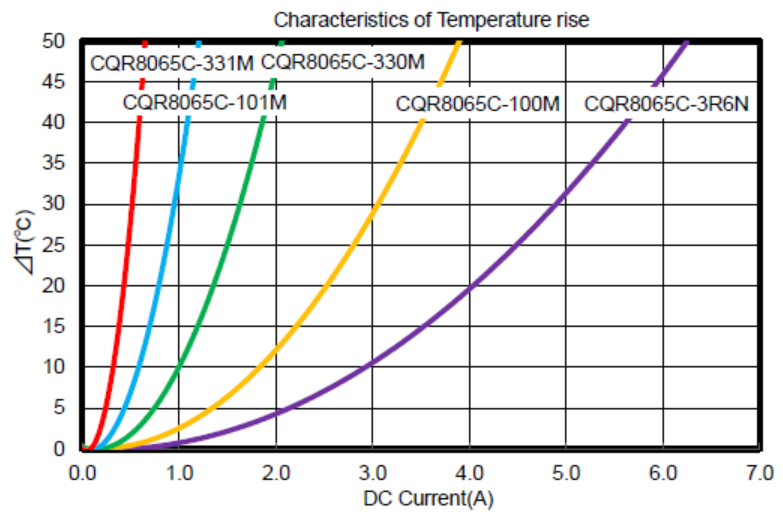

温度上昇特性
