高信頼性パワーインダクタ（SMD） CJD8050
特長
- 開磁路タイプ、大電流仕様
- 電極付きコアの採用により耐たわみ、耐衝撃性に優れた構造
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル カメラ
- PC周辺機器 プリンタ
- 家電 LED照明
- その他 各種電源, 産業機器

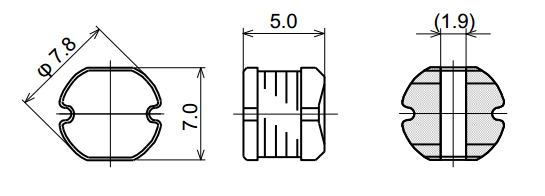

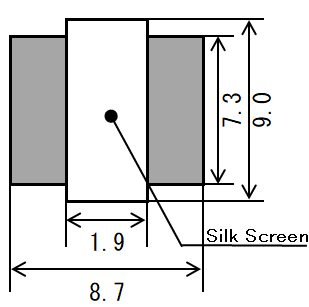

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| CJD8050-1R3M | 1.3 ± 20% | 0.011 | 0.0086 | 7.7 | 4.9 |
| CJD8050-1R8M | 1.8 ± 20% | 0.013 | 0.0102 | 6.3 | 4.5 |
| CJD8050-2R4M | 2.4 ± 20% | 0.016 | 0.012 | 5.9 | 4.15 |
| CJD8050-3R0M | 3 ± 20% | 0.018 | 0.0135 | 4.9 | 3.9 |
| CJD8050-3R6M | 3.6 ± 20% | 0.02 | 0.0152 | 4.2 | 3.75 |
| CJD8050-4R3M | 4.3 ± 20% | 0.022 | 0.0171 | 4 | 3.6 |
| CJD8050-5R1M | 5.1 ± 20% | 0.025 | 0.0189 | 3.6 | 3.45 |
| CJD8050-6R2M | 6.2 ± 20% | 0.027 | 0.0207 | 3.4 | 3.3 |
| CJD8050-7R5M | 7.5 ± 20% | 0.032 | 0.0245 | 3.15 | 3.1 |
| CJD8050-8R2M | 8.2 ± 20% | 0.035 | 0.0268 | 3 | 3 |
| CJD8050-100K | 10 ± 10% | 0.044 | 0.0339 | 2.7 | 2.7 |
| CJD8050-120K | 12 ± 10% | 0.052 | 0.0398 | 2.4 | 2.5 |
| CJD8050-150K | 15 ± 10% | 0.065 | 0.0499 | 2.1 | 2.2 |
| CJD8050-180K | 18 ± 10% | 0.084 | 0.0643 | 1.95 | 2 |
| CJD8050-220K | 22 ± 10% | 0.094 | 0.072 | 1.75 | 1.85 |
| CJD8050-270K | 27 ± 10% | 0.12 | 0.0907 | 1.6 | 1.65 |
| CJD8050-330K | 33 ± 10% | 0.15 | 0.1114 | 1.45 | 1.45 |
| CJD8050-390K | 39 ± 10% | 0.17 | 0.1271 | 1.3 | 1.35 |
| CJD8050-470K | 47 ± 10% | 0.19 | 0.147 | 1.25 | 1.3 |
| CJD8050-560K | 56 ± 10% | 0.23 | 0.1733 | 1.2 | 1.2 |
| CJD8050-680K | 68 ± 10% | 0.27 | 0.208 | 1.1 | 1.1 |
| CJD8050-820K | 82 ± 10% | 0.33 | 0.2487 | 1 | 1 |
| CJD8050-101K | 100 ± 10% | 0.4 | 0.3053 | 0.9 | 0.93 |
| CJD8050-121K | 120 ± 10% | 0.48 | 0.369 | 0.85 | 0.84 |
| CJD8050-151K | 150 ± 10% | 0.61 | 0.4703 | 0.7 | 0.75 |
| CJD8050-181K | 180 ± 10% | 0.7 | 0.532 | 0.6 | 0.7 |
| CJD8050-221K | 220 ± 10% | 0.86 | 0.66 | 0.52 | 0.65 |
| CJD8050-271K | 270 ± 10% | 1.07 | 0.8167 | 0.5 | 0.55 |
| CJD8050-331K | 330 ± 10% | 1.3 | 0.9933 | 0.45 | 0.5 |
| CJD8050-391K | 390 ± 10% | 1.53 | 1.1747 | 0.44 | 0.47 |
| CJD8050-471K | 470 ± 10% | 1.84 | 1.4133 | 0.42 | 0.43 |
| CJD8050-561K | 560 ± 10% | 2.06 | 1.5797 | 0.39 | 0.4 |
| CJD8050-681K | 680 ± 10% | 2.53 | 1.9453 | 0.34 | 0.35 |
| CJD8050-821K | 820 ± 10% | 3.29 | 2.5273 | 0.32 | 0.33 |
| CJD8050-102K | 1000 ± 10% | 3.9 | 3.002 | 0.29 | 0.3 |
| CJD8050-122K | 1200 ± 10% | 4.86 | 3.7333 | 0.26 | 0.27 |
| CJD8050-152K | 1500 ± 10% | 6.39 | 4.9133 | 0.23 | 0.23 |
| CJD8050-182K | 1800 ± 10% | 7.07 | 5.4333 | 0.21 | 0.21 |
| CJD8050-222K | 2200 ± 10% | 9.25 | 7.1033 | 0.19 | 0.19 |
| CJD8050-272K | 2700 ± 10% | 10.7 | 8.2 | 0.17 | 0.17 |
| CJD8050-332K | 3300 ± 10% | 14 | 10.7867 | 0.15 | 0.15 |
| CJD8050-392K | 3900 ± 10% | 15.8 | 12.1167 | 0.13 | 0.14 |
| CJD8050-472K | 4700 ± 10% | 20.5 | 15.71 | 0.12 | 0.13 |
| CJD8050-562K | 5600 ± 10% | 23.2 | 17.79 | 0.11 | 0.12 |
| CJD8050-682K | 6800 ± 10% | 26.2 | 20.1033 | 0.1 | 0.11 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

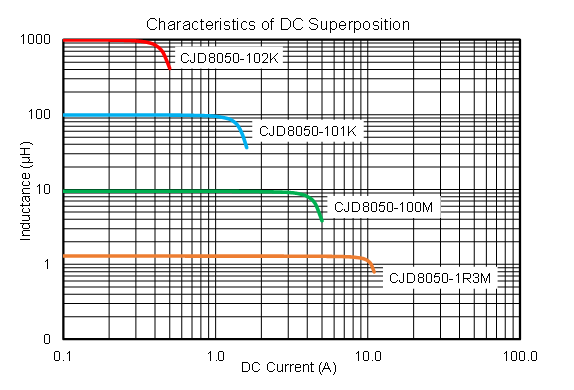

直流重畳電流特性

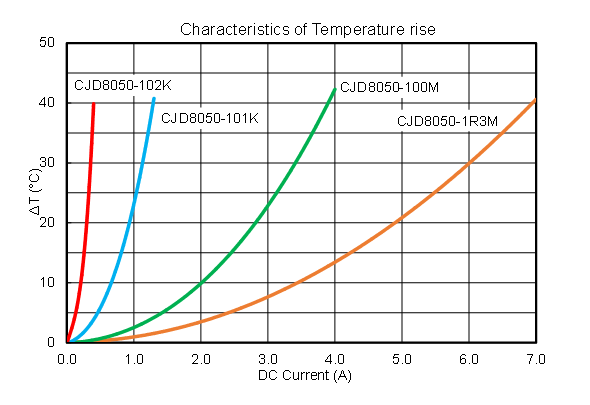

温度上昇特性
