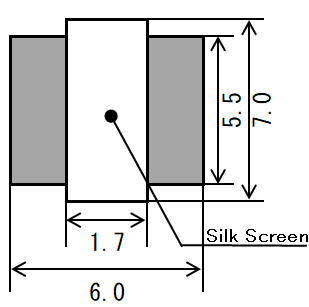

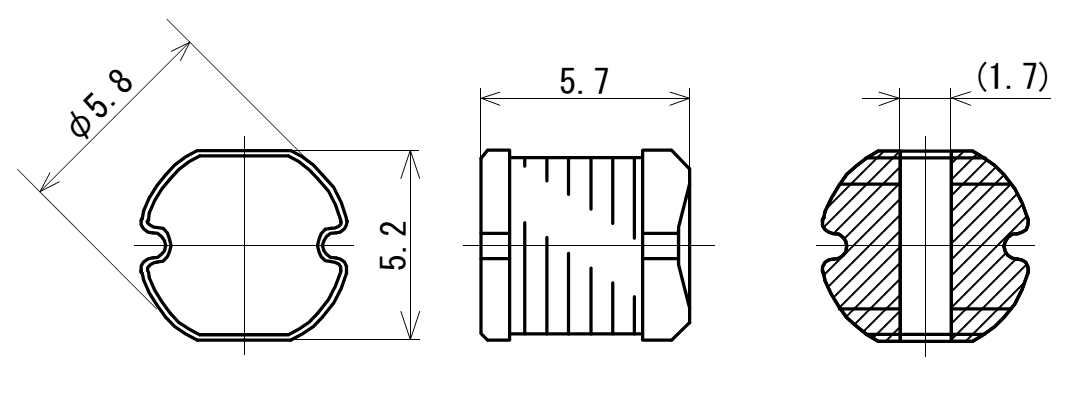

高信頼性パワーインダクタ（SMD） CJD6057
特長
- 開磁路タイプ、大電流仕様
- 電極付きコアの採用により耐たわみ、耐衝撃性に優れた構造
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル カメラ
- 車載 チューナー
- PC周辺機器 プリンタ
- 家電 LED照明
- その他 各種電源, 産業機器
電気的特性
| 品番 | インダクタンス (µH) |
直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| CJD6057-102K | 1000 ± 10% | 3.7 | 2.82 | 0.128 | 0.253 |
| CJD6057-122K | 1200 ± 10% | 4.1 | 3.17 | 0.119 | 0.239 |
| CJD6057-152K | 1500 ± 10% | 5.4 | 4.16 | 0.106 | 0.209 |
| CJD6057-182K | 1800 ± 10% | 7 | 5.45 | 0.101 | 0.18 |
| CJD6057-222K | 2200 ± 10% | 8 | 6.27 | 0.093 | 0.167 |
| CJD6057-272K | 2700 ± 10% | 9.3 | 7.16 | 0.081 | 0.15 |
| CJD6057-332K | 3300 ± 10% | 12.2 | 9.41 | 0.074 | 0.135 |
| CJD6057-392K | 3900 ± 10% | 15.7 | 12.2 | 0.066 | 0.117 |
| CJD6057-472K | 4700 ± 10% | 17.9 | 13.9 | 0.061 | 0.108 |
| CJD6057-562K | 5600 ± 10% | 20.1 | 15.5 | 0.055 | 0.104 |
| CJD6057-682K | 6800 ± 10% | 27 | 21 | 0.048 | 0.089 |
| CJD6057-822K | 8200 ± 10% | 30.6 | 24 | 0.047 | 0.088 |
| CJD6057-103K | 10000 ± 10% | 43 | 33.6 | 0.042 | 0.069 |
| CJD6057-123K | 12000 ± 10% | 48.8 | 38.1 | 0.038 | 0.065 |
| CJD6057-153K | 15000 ± 10% | 56.7 | 44.2 | 0.033 | 0.062 |
| CJD6057-183K | 18000 ± 10% | 64.5 | 50.2 | 0.031 | 0.055 |
| CJD6057-223K | 22000 ± 10% | 96.5 | 77.6 | 0.028 | 0.044 |
| CJD6057-273K | 27000 ± 10% | 111.8 | 89.5 | 0.025 | 0.041 |
| CJD6057-333K | 33000 ± 10% | 129.1 | 105 | 0.022 | 0.037 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

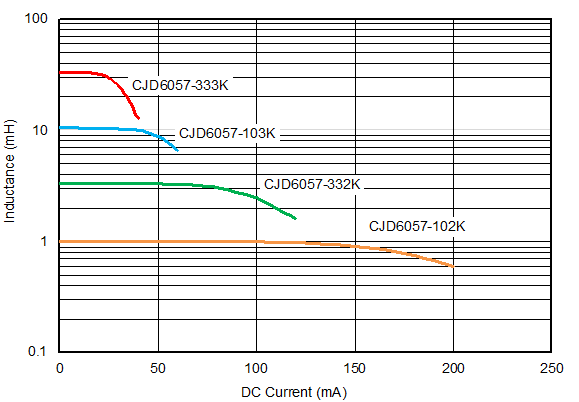

直流重畳電流特性

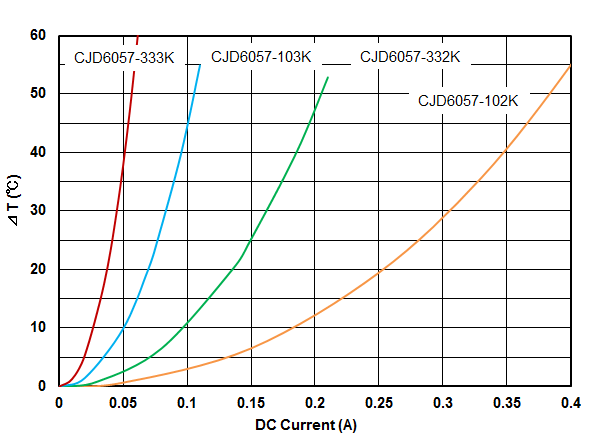

温度上昇特性
