高信頼性パワーインダクタ CER7027C

AEC-Q200 磁路

CER7027C

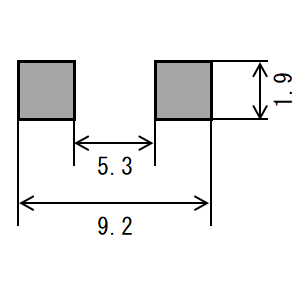

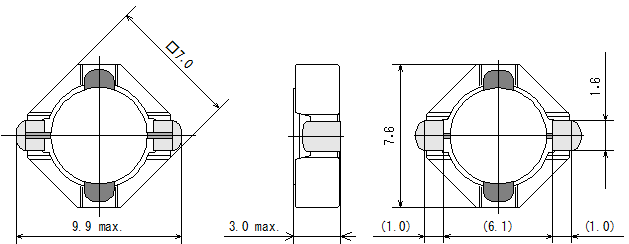

推奨ランドパターン

サンプル購入

chip1stop

製品情報

一般情報

picture_as_pdf 一般仕様

特長

車載機器向け高信頼性対応
閉磁路タイプの面実装パワーインダクタ
電源用のチョークコイルとして最適
AEC-Q200対応
使用温度範囲：-40℃～+150℃（自己発熱を含む）

用途

車載
その他

電気的特性

品番	インダクタンス(µH)	直流抵抗(Ω) ±30%	直流重畳許容電流 (A)	温度上昇許容電流 (A)
CER7027C-1R1N	1.1 ± 30%	0.008	5.3	4.6
CER7027C-1R5N	1.5 ± 30%	0.011	4.5	4
CER7027C-2R2N	2.2 ± 30%	0.014	3.8	3.5
CER7027C-2R7N	2.7 ± 30%	0.017	3.4	3.3
CER7027C-3R3N	3.3 ± 30%	0.022	3.05	2.8
CER7027C-3R9N	3.9 ± 30%	0.027	2.8	2.6
CER7027C-4R7N	4.7 ± 30%	0.03	2.55	2.45
CER7027C-5R6N	5.6 ± 30%	0.037	2.35	2.25
CER7027C-6R2N	6.2 ± 30%	0.04	2.2	2.05
CER7027C-7R5N	7.5 ± 30%	0.045	2	1.9
CER7027C-9R1N	9.1 ± 30%	0.049	1.85	1.8
CER7027C-100M	10 ± 20%	0.06	1.7	1.7
CER7027C-120M	12 ± 20%	0.074	1.6	1.5
CER7027C-150M	15 ± 20%	0.09	1.4	1.35
CER7027C-180M	18 ± 20%	0.11	1.25	1.2
CER7027C-220M	22 ± 20%	0.13	1.15	1.1
CER7027C-270M	27 ± 20%	0.16	1.05	1
CER7027C-330M	33 ± 20%	0.2	0.95	0.9
CER7027C-390M	39 ± 20%	0.23	0.85	0.85
CER7027C-470M	47 ± 20%	0.27	0.8	0.75
CER7027C-560M	56 ± 20%	0.34	0.7	0.65
CER7027C-680M	68 ± 20%	0.39	0.65	0.63
CER7027C-820M	82 ± 20%	0.47	0.6	0.58
CER7027C-101M	100 ± 20%	0.59	0.55	0.5
CER7027C-121M	120 ± 20%	0.73	0.48	0.45
CER7027C-151M	150 ± 20%	0.85	0.44	0.4
CER7027C-181M	180 ± 20%	1.08	0.4	0.35
CER7027C-221M	220 ± 20%	1.23	0.37	0.33
CER7027C-271M	270 ± 20%	1.54	0.33	0.29
CER7027C-331M	330 ± 20%	1.78	0.3	0.27
CER7027C-391M	390 ± 20%	2.3	0.27	0.25
CER7027C-471M	470 ± 20%	2.6	0.25	0.22
CER7027C-561M	560 ± 20%	3.35	0.23	0.2
CER7027C-681M	680 ± 20%	3.82	0.2	0.18
CER7027C-821M	820 ± 20%	5.06	0.18	0.17
CER7027C-102M	1000 ± 20%	5.79	0.16	0.15

インダクタンス測定条件:100kHz,1V
直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

電流特性グラフ

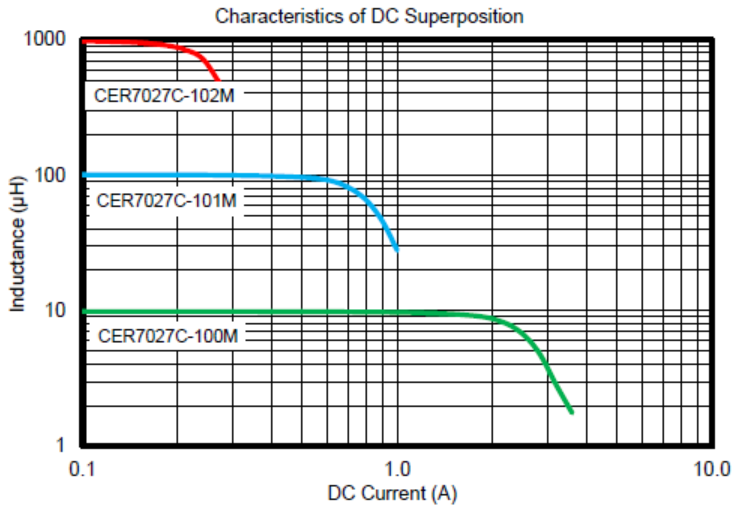

直流重畳電流特性

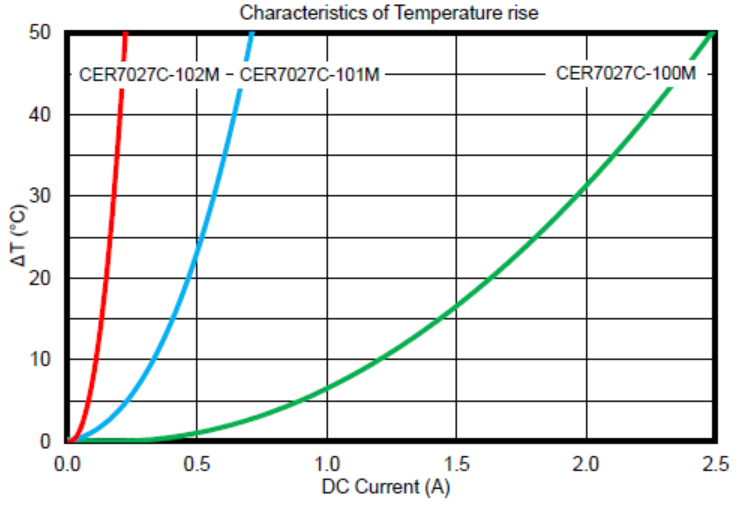

温度上昇特性
