高信頼性パワーインダクタ（SMD） CER7032C

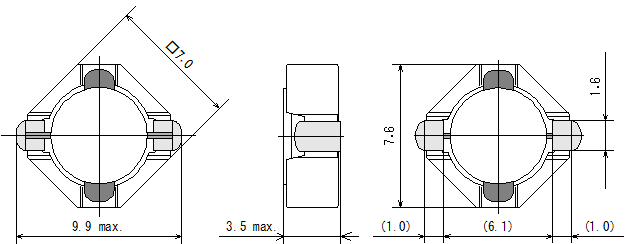

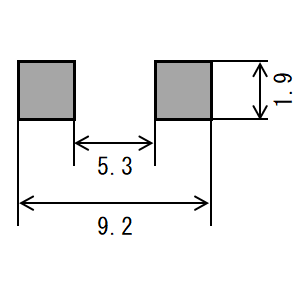

特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| CER7032C-1R2N | 1.2 ± 30% | 0.008 | 6.85 | 6.4 |
| CER7032C-1R6N | 1.6 ± 30% | 0.01 | 5.8 | 5.9 |
| CER7032C-2R2N | 2.2 ± 30% | 0.013 | 5.2 | 5.2 |
| CER7032C-2R7N | 2.7 ± 30% | 0.016 | 4.45 | 4.5 |
| CER7032C-3R3N | 3.3 ± 30% | 0.019 | 3.95 | 4.25 |
| CER7032C-4R3N | 4.3 ± 30% | 0.021 | 3.65 | 3.9 |
| CER7032C-5R1N | 5.1 ± 30% | 0.027 | 3.35 | 3.5 |
| CER7032C-6R2N | 6.2 ± 30% | 0.033 | 3.05 | 3.2 |
| CER7032C-6R8N | 6.8 ± 30% | 0.036 | 2.8 | 3.1 |
| CER7032C-8R2N | 8.2 ± 30% | 0.043 | 2.6 | 2.65 |
| CER7032C-9R1N | 9.1 ± 30% | 0.047 | 2.55 | 2.55 |
| CER7032C-100M | 10 ± 20% | 0.05 | 2.3 | 2.5 |
| CER7032C-120M | 12 ± 20% | 0.056 | 2.2 | 2.3 |
| CER7032C-150M | 15 ± 20% | 0.072 | 1.85 | 2.05 |
| CER7032C-180M | 18 ± 20% | 0.093 | 1.7 | 1.85 |
| CER7032C-220M | 22 ± 20% | 0.11 | 1.55 | 1.6 |
| CER7032C-270M | 27 ± 20% | 0.13 | 1.45 | 1.5 |
| CER7032C-330M | 33 ± 20% | 0.15 | 1.25 | 1.4 |
| CER7032C-390M | 39 ± 20% | 0.19 | 1.15 | 1.2 |
| CER7032C-470M | 47 ± 20% | 0.23 | 1.05 | 1.1 |
| CER7032C-560M | 56 ± 20% | 0.27 | 1 | 1.05 |
| CER7032C-680M | 68 ± 20% | 0.31 | 0.91 | 0.96 |
| CER7032C-820M | 82 ± 20% | 0.38 | 0.89 | 0.84 |
| CER7032C-101M | 100 ± 20% | 0.46 | 0.76 | 0.74 |
| CER7032C-121M | 120 ± 20% | 0.57 | 0.67 | 0.7 |
| CER7032C-151M | 150 ± 20% | 0.72 | 0.62 | 0.63 |
| CER7032C-181M | 180 ± 20% | 0.81 | 0.54 | 0.56 |
| CER7032C-221M | 220 ± 20% | 1.06 | 0.49 | 0.5 |
| CER7032C-271M | 270 ± 20% | 1.33 | 0.45 | 0.44 |
| CER7032C-331M | 330 ± 20% | 1.53 | 0.41 | 0.4 |
| CER7032C-391M | 390 ± 20% | 1.91 | 0.38 | 0.38 |
| CER7032C-471M | 470 ± 20% | 2.14 | 0.34 | 0.36 |
| CER7032C-561M | 560 ± 20% | 2.8 | 0.31 | 0.29 |
| CER7032C-681M | 680 ± 20% | 3.2 | 0.28 | 0.28 |
| CER7032C-821M | 820 ± 20% | 4.19 | 0.26 | 0.24 |
| CER7032C-102M | 1000 ± 20% | 4.67 | 0.23 | 0.22 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

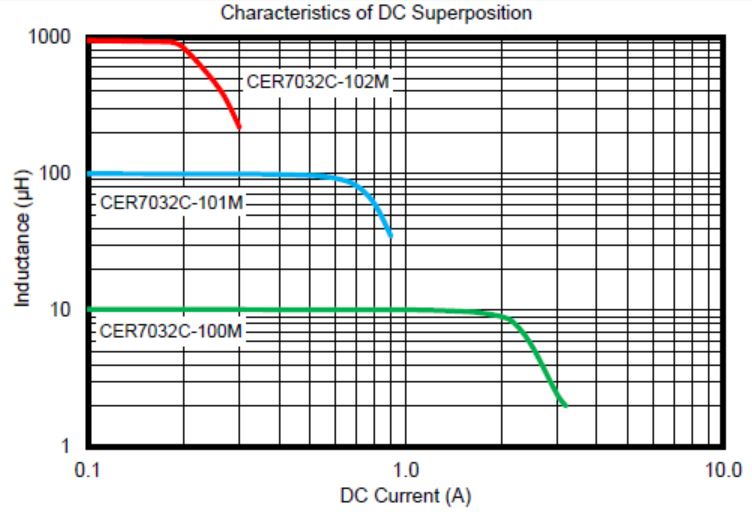

直流重畳電流特性

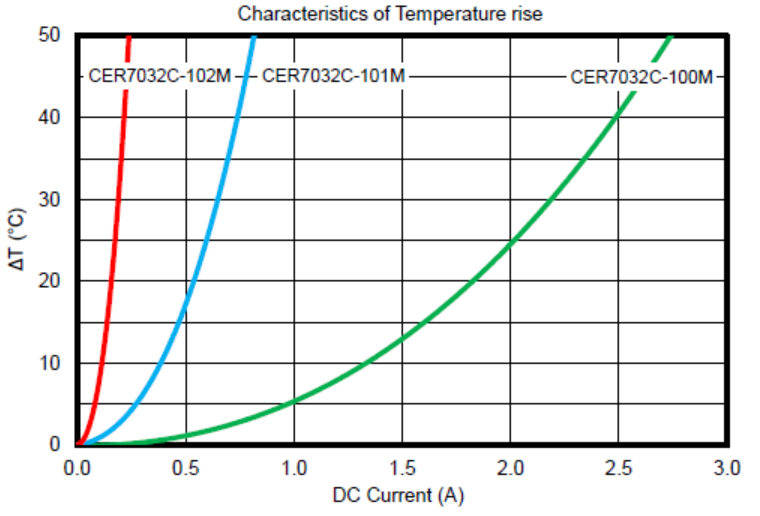

温度上昇特性
