D級アンプ用インダクタ（リード型） 7W15B
特長
- 2in1 構造による省スペース化を実現
- 低損失コア材採用の高音質（無酸素銅線仕様に対応）
- 放射ノイズを防ぐ磁気構造
- 低抵抗、大電流
- AEC-Q200 対応可能
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7W15B-100M | 10 ± 20% | 11 | 8.2 | 14 | 7.7 |
| 7W15B-150M | 15 ± 20% | 16 | 12 | 12.5 | 6.4 |
| 7W15B-220M | 22 ± 20% | 26 | 18.3 | 10 | 5.2 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

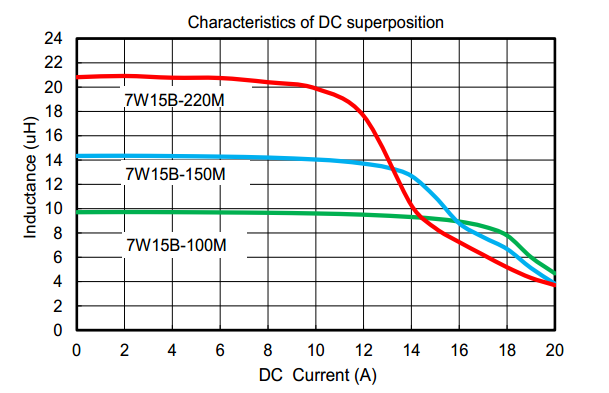

直流重畳電流特性
