デジタルアンプ用インダクタ(リード型)    7G14C

特長

  • 平角線使用
  • 放射ノイズを防ぐ閉磁路構造
  • 小型、低抵抗、大電流

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ

  • 車載
  • カーオーディオ

  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗 (mΩ) 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Max Typical
7G14C-4R7M 4.7 ± 20% 5.9 4.9 20 7.8
7G14C-100M 10 ± 20% 12.3 10.2 13.5 6.2
7G14C-150M 15 ± 20% 15.7 13.2 9.5 5.4
7G14C-220M 22 ± 20% 17.5 14.6 9 5.1
  • インダクタンス測定条件:1kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

特性グラフ

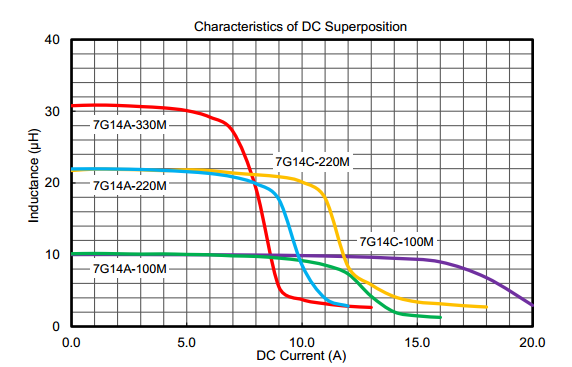

直流重畳電流特性
