パワーインダクタ（SMD） 7E06LA

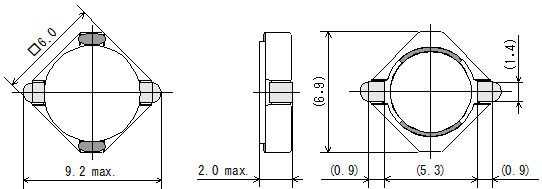

特長
- 閉磁路タイプ面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 直流抵抗を低くした仕様
用途
- オーディオビジュアル テレビ＆モニタ, カメラ, レコーダー
- 車載 アンテナ
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E06LA-1R2N | 1.2 ± 30% | 0.011 | 2.4 | 4.8 |
| 7E06LA-1R8N | 1.8 ± 30% | 0.016 | 2.1 | 4 |
| 7E06LA-2R4N | 2.4 ± 30% | 0.022 | 1.8 | 3.4 |
| 7E06LA-3R3N | 3.3 ± 30% | 0.027 | 1.5 | 3 |
| 7E06LA-4R3N | 4.3 ± 30% | 0.033 | 1.3 | 2.7 |
| 7E06LA-5R6N | 5.6 ± 30% | 0.041 | 1.2 | 2.4 |
| 7E06LA-6R8N | 6.8 ± 30% | 0.057 | 1.1 | 2 |
| 7E06LA-8R2N | 8.2 ± 30% | 0.064 | 1 | 1.9 |
| 7E06LA-100M | 10 ± 20% | 0.092 | 0.9 | 1.5 |
| 7E06LA-120M | 12 ± 20% | 0.1 | 0.8 | 1.4 |
| 7E06LA-150M | 15 ± 20% | 0.13 | 0.7 | 1.2 |
| 7E06LA-180M | 18 ± 20% | 0.15 | 0.6 | 1.1 |
| 7E06LA-220M | 22 ± 20% | 0.19 | 0.55 | 1 |
| 7E06LA-270M | 27 ± 20% | 0.22 | 0.5 | 0.96 |
| 7E06LA-330M | 33 ± 20% | 0.26 | 0.45 | 0.86 |
| 7E06LA-390M | 39 ± 20% | 0.29 | 0.4 | 0.82 |
| 7E06LA-470M | 47 ± 20% | 0.41 | 0.38 | 0.65 |
| 7E06LA-560M | 56 ± 20% | 0.46 | 0.35 | 0.62 |
| 7E06LA-680M | 68 ± 20% | 0.53 | 0.33 | 0.58 |
| 7E06LA-820M | 82 ± 20% | 0.75 | 0.3 | 0.47 |
| 7E06LA-101M | 100 ± 20% | 0.85 | 0.28 | 0.45 |
| 7E06LA-121M | 120 ± 20% | 0.96 | 0.25 | 0.42 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が25℃となる電流値
電流特性グラフ

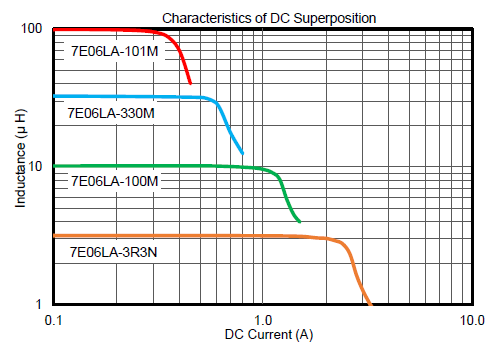

直流重畳電流特性

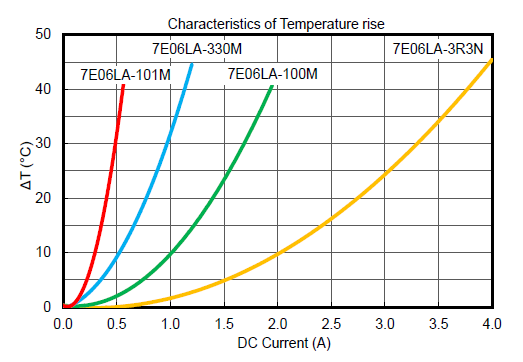

温度上昇特性
