パワーインダクタ（リード型） 7212M
特長
- 大型開磁路タイプのインダクタ
- 大電流を必要とする電源回路のチョークコイルとして最適
- 樹脂チューブで外周の絶縁可能
用途
- PC周辺機器 プリンタ
- 家電 照明機器, LED照明, 白物家電
- その他 各種電源, 産業機器, エネルギー

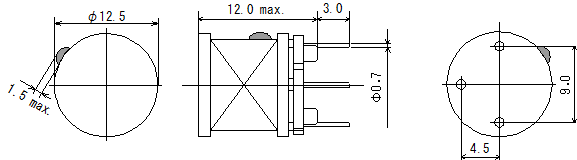

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7212M-100L | 10 ± 15% | 0.03 | 0.023 | 5 | 3.3 |
| 7212M-120K | 12 ± 10% | 0.032 | 0.025 | 4.6 | 3.1 |
| 7212M-150K | 15 ± 10% | 0.036 | 0.028 | 4 | 3 |
| 7212M-180K | 18 ± 10% | 0.038 | 0.029 | 3.8 | 2.9 |
| 7212M-220K | 22 ± 10% | 0.042 | 0.032 | 3.4 | 2.7 |
| 7212M-270K | 27 ± 10% | 0.048 | 0.037 | 3.1 | 2.6 |
| 7212M-330K | 33 ± 10% | 0.057 | 0.044 | 2.7 | 2.4 |
| 7212M-390K | 39 ± 10% | 0.063 | 0.048 | 2.5 | 2.3 |
| 7212M-470K | 47 ± 10% | 0.072 | 0.055 | 2.2 | 2.1 |
| 7212M-560K | 56 ± 10% | 0.078 | 0.06 | 2.1 | 2 |
| 7212M-680K | 68 ± 10% | 0.092 | 0.071 | 1.9 | 1.9 |
| 7212M-820K | 82 ± 10% | 0.102 | 0.078 | 1.7 | 1.8 |
| 7212M-101K | 100 ± 10% | 0.12 | 0.092 | 1.5 | 1.6 |
| 7212M-121K | 120 ± 10% | 0.13 | 0.1 | 1.4 | 1.5 |
| 7212M-151K | 150 ± 10% | 0.16 | 0.123 | 1.2 | 1.4 |
| 7212M-181K | 180 ± 10% | 0.2 | 0.154 | 1.1 | 1.3 |
| 7212M-221K | 220 ± 10% | 0.23 | 0.177 | 1 | 1.2 |
| 7212M-271K | 270 ± 10% | 0.28 | 0.215 | 0.9 | 1.1 |
| 7212M-331K | 330 ± 10% | 0.36 | 0.277 | 0.82 | 0.95 |
| 7212M-391K | 390 ± 10% | 0.4 | 0.308 | 0.75 | 0.89 |
| 7212M-471K | 470 ± 10% | 0.54 | 0.415 | 0.69 | 0.77 |
| 7212M-561K | 560 ± 10% | 0.6 | 0.462 | 0.63 | 0.73 |
| 7212M-681K | 680 ± 10% | 0.69 | 0.531 | 0.56 | 0.68 |
| 7212M-821K | 820 ± 10% | 0.9 | 0.692 | 0.52 | 0.6 |
| 7212M-102K | 1000 ± 10% | 1 | 0.769 | 0.46 | 0.56 |
| 7212M-122K | 1200 ± 10% | 1.3 | 1 | 0.42 | 0.51 |
| 7212M-152K | 1500 ± 10% | 1.7 | 1.31 | 0.39 | 0.43 |
| 7212M-182K | 1800 ± 10% | 2 | 1.54 | 0.34 | 0.4 |
| 7212M-222K | 2200 ± 10% | 2.2 | 1.69 | 0.31 | 0.38 |
| 7212M-272K | 2700 ± 10% | 3 | 2.31 | 0.28 | 0.33 |
| 7212M-332K | 3300 ± 10% | 3.3 | 2.54 | 0.26 | 0.31 |
| 7212M-392K | 3900 ± 10% | 4.7 | 3.62 | 0.24 | 0.26 |
| 7212M-472K | 4700 ± 10% | 5.3 | 4.08 | 0.21 | 0.24 |
| 7212M-562K | 5600 ± 10% | 5.7 | 4.39 | 0.2 | 0.23 |
| 7212M-682K | 6800 ± 10% | 7.8 | 6 | 0.18 | 0.2 |
| 7212M-822K | 8200 ± 10% | 9.1 | 7 | 0.16 | 0.19 |
| 7212M-103K | 10000 ± 10% | 11.9 | 9.15 | 0.15 | 0.16 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が35℃以下となる電流値
電流特性グラフ

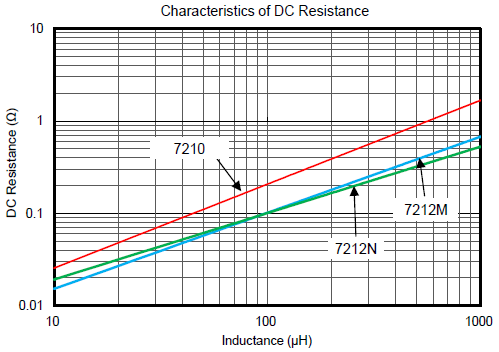

直流抵抗特性

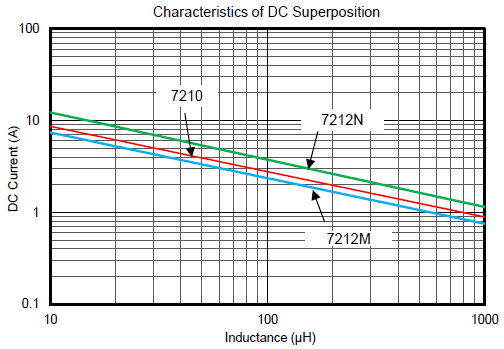

直流重畳電流特性
