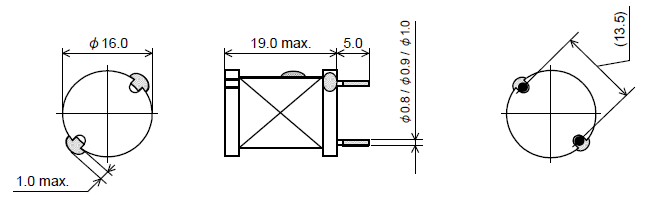

パワーインダクタ（リード型） 7916N
特長
- 大型開磁路タイプのインダクタ
- 大電流を必要とする電源回路のチョークコイルとして最適
- 樹脂チューブで外周の絶縁可能
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ, レコーダー
- PC周辺機器 プリンタ
- 家電 LED照明, 白物家電
- その他 各種電源, 産業機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7916N-3R9N | 3.9 ± 30% | 0.007 | 0.005 | 24 | 8.9 |
| 7916N-4R7N | 4.7 ± 30% | 0.008 | 0.006 | 21.5 | 8.7 |
| 7916N-5R6N | 5.6 ± 30% | 0.009 | 0.007 | 19.7 | 8.4 |
| 7916N-6R8N | 6.8 ± 30% | 0.01 | 0.007 | 17.5 | 7.7 |
| 7916N-8R2N | 8.2 ± 30% | 0.011 | 0.008 | 16.5 | 7.4 |
| 7916N-100M | 10 ± 20% | 0.012 | 0.009 | 14.6 | 7.2 |
| 7916N-120M | 12 ± 20% | 0.013 | 0.01 | 13.2 | 6.8 |
| 7916N-150M | 15 ± 20% | 0.015 | 0.011 | 11.7 | 6.3 |
| 7916N-180M | 18 ± 20% | 0.016 | 0.012 | 11 | 5.9 |
| 7916N-220M | 22 ± 20% | 0.018 | 0.014 | 9.3 | 5.7 |
| 7916N-270M | 27 ± 20% | 0.021 | 0.016 | 8.5 | 5.6 |
| 7916N-330M | 33 ± 20% | 0.027 | 0.021 | 7.6 | 4.8 |
| 7916N-390M | 39 ± 20% | 0.03 | 0.023 | 6.9 | 4.6 |
| 7916N-470M | 47 ± 20% | 0.036 | 0.025 | 6.5 | 4.3 |
| 7916N-560M | 56 ± 20% | 0.041 | 0.028 | 5.8 | 4.2 |
| 7916N-680M | 68 ± 20% | 0.045 | 0.032 | 5.4 | 4 |
| 7916N-820M | 82 ± 20% | 0.056 | 0.042 | 4.8 | 3.3 |
| 7916N-101M | 100 ± 20% | 0.065 | 0.048 | 4.4 | 3.1 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

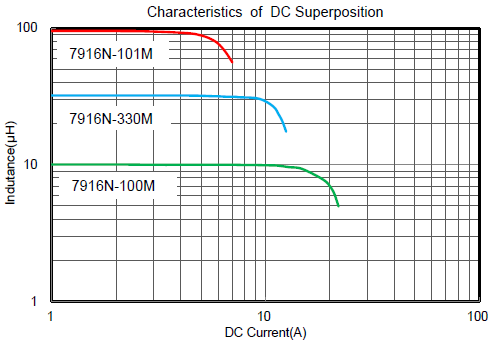

直流重畳電流特性

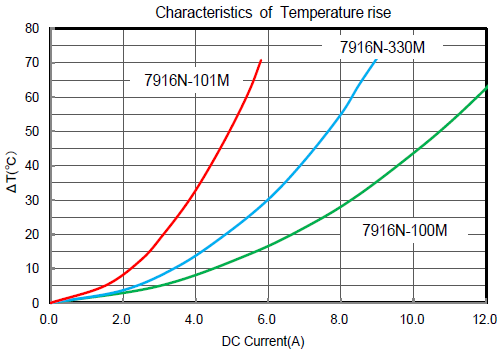

温度上昇特性
