绕线陶瓷电感器    C2520C 询问

外形尺寸

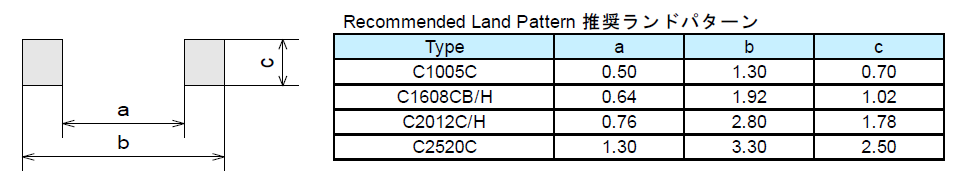

推荐焊盘
目录
一般规格书
编带包装的信息
S参数 (1 port)
S参数 (2 port)

特长

  • 低阻抗用的小型贴片电感
  • 自振频率高,能在高频使用
  • 能在磁芯上直接绕线,达到高Q值
  • 工作温度范围:-40℃~+125℃(包含自身发热)

用途

  • 音频&映像
  • 迷你音响,AV功放,业务用攻放

  • 车载
  • 汽车音响, 调谐器, 天线

  • 电脑
  • 智能手机·平板电脑, 无线路由器

  • 家电
  • 电子游戏机

  • 其他
  • 工业机器, 能源, 无线通讯机

电气特性

型号 电感值
(nH)
Q min. 测量频率
(MHz)
SRF
min.(MHz)
直流电阻
max.(Ω)
额定温度上升电流 (mA)
C2520C-10NG 10 ± 2% 50 50 4100 0.08 1000
C2520C-10NJ 10 ± 5% 50 50 4100 0.08 1000
C2520C-12NG 12 ± 2% 50 50 3300 0.09 1000
C2520C-12NJ 12 ± 5% 50 50 3300 0.09 1000
C2520C-18NG 18 ± 2% 50 50 2500 0.11 1000
C2520C-18NJ 18 ± 5% 50 50 2500 0.11 1000
C2520C-22NG 22 ± 2% 50 50 2400 0.12 1000
C2520C-22NJ 22 ± 5% 50 50 2400 0.12 1000
C2520C-27NG 27 ± 2% 50 50 1500 0.13 1000
C2520C-27NJ 27 ± 5% 50 50 1500 0.13 1000
C2520C-33NG 33 ± 2% 50 50 1600 0.14 1000
C2520C-33NJ 33 ± 5% 50 50 1600 0.14 1000
C2520C-39NG 39 ± 2% 50 50 1500 0.15 1000
C2520C-39NJ 39 ± 5% 50 50 1500 0.15 1000
C2520C-47NG 47 ± 2% 50 50 1500 0.16 1000
C2520C-47NJ 47 ± 5% 50 50 1500 0.16 1000
C2520C-56NG 56 ± 2% 50 50 1300 0.18 1000
C2520C-56NJ 56 ± 5% 50 50 1300 0.18 1000
C2520C-68NG 68 ± 2% 50 50 1300 0.2 1000
C2520C-68NJ 68 ± 5% 50 50 1300 0.2 1000
C2520C-82NG 82 ± 2% 50 50 950 0.22 1000
C2520C-82NJ 82 ± 5% 50 50 950 0.22 1000
C2520C-R10F 100 ± 1% 25 25.2 950 0.56 800
C2520C-R10G 100 ± 2% 25 25.2 950 0.56 800
C2520C-R10J 100 ± 5% 25 25.2 950 0.56 800
C2520C-R12F 120 ± 1% 25 25.2 950 0.63 800
C2520C-R12G 120 ± 2% 25 25.2 950 0.63 800
C2520C-R12J 120 ± 5% 25 25.2 950 0.63 800
C2520C-R15F 150 ± 1% 25 25.2 850 0.7 800
C2520C-R15G 150 ± 2% 25 25.2 850 0.7 800
C2520C-R15J 150 ± 5% 25 25.2 850 0.7 800
C2520C-R18F 180 ± 1% 25 25.2 750 0.77 750
C2520C-R18G 180 ± 2% 25 25.2 750 0.77 750
C2520C-R18J 180 ± 5% 25 25.2 750 0.77 750
C2520C-R22F 220 ± 1% 28 25.2 600 0.84 720
C2520C-R22G 220 ± 2% 28 25.2 600 0.84 720
C2520C-R22J 220 ± 5% 28 25.2 600 0.84 720
C2520C-R27F 270 ± 1% 28 25.2 550 0.91 690
C2520C-R27G 270 ± 2% 28 25.2 550 0.91 690
C2520C-R27J 270 ± 5% 28 25.2 550 0.91 690
C2520C-R33F 330 ± 1% 30 25.2 500 1.05 660
C2520C-R33G 330 ± 2% 30 25.2 500 1.05 660
C2520C-R33J 330 ± 5% 30 25.2 500 1.05 660
C2520C-R39F 390 ± 1% 30 25.2 465 1.12 630
C2520C-R39G 390 ± 2% 30 25.2 465 1.12 630
C2520C-R39J 390 ± 5% 30 25.2 465 1.12 630
C2520C-R47F 470 ± 1% 30 25.2 450 1.19 600
C2520C-R47G 470 ± 2% 30 25.2 450 1.19 600
C2520C-R47J 470 ± 5% 30 25.2 450 1.19 600
C2520C-R56F 560 ± 1% 30 25.2 415 1.33 580
C2520C-R56G 560 ± 2% 30 25.2 415 1.33 580
C2520C-R56J 560 ± 5% 30 25.2 415 1.33 580
C2520C-R62F 620 ± 1% 30 25.2 375 1.4 560
C2520C-R62G 620 ± 2% 30 25.2 375 1.4 560
C2520C-R62J 620 ± 5% 30 25.2 375 1.4 560
C2520C-R68F 680 ± 1% 30 25.2 375 1.6 540
C2520C-R68G 680 ± 2% 30 25.2 375 1.6 540
C2520C-R68J 680 ± 5% 30 25.2 375 1.6 540
C2520C-R75F 750 ± 1% 33 25.2 330 1.7 520
C2520C-R75G 750 ± 2% 33 25.2 330 1.7 520
C2520C-R75J 750 ± 5% 33 25.2 330 1.7 520
C2520C-R82F 820 ± 1% 33 25.2 325 1.8 500
C2520C-R82G 820 ± 2% 33 25.2 325 1.8 500
C2520C-R82J 820 ± 5% 33 25.2 325 1.8 500
C2520C-R91F 910 ± 1% 33 25.2 305 2 480
C2520C-R91G 910 ± 2% 33 25.2 305 2 480
C2520C-R91J 910 ± 5% 33 25.2 305 2 480
C2520C-1R0F 1000 ± 1% 33 25.2 240 2.1 460
C2520C-1R0G 1000 ± 2% 33 25.2 240 2.1 460
C2520C-1R0J 1000 ± 5% 33 25.2 240 2.1 460
C2520C-1R2G 1200 ± 2% 20 7.96 200 2.3 440
C2520C-1R2J 1200 ± 5% 20 7.96 200 2.3 440
C2520C-1R5G 1500 ± 2% 20 7.96 165 2.6 420
C2520C-1R5J 1500 ± 5% 20 7.96 165 2.6 420
C2520C-1R8G 1800 ± 2% 20 7.96 150 2.8 400
C2520C-1R8J 1800 ± 5% 20 7.96 150 2.8 400
C2520C-2R2G 2200 ± 2% 20 7.96 140 3.1 380
C2520C-2R2J 2200 ± 5% 20 7.96 140 3.1 380
C2520C-2R7G 2700 ± 2% 20 7.96 110 3.3 360
C2520C-2R7J 2700 ± 5% 20 7.96 110 3.3 360
C2520C-3R3G 3300 ± 2% 20 7.96 90 3.7 350
C2520C-3R3J 3300 ± 5% 20 7.96 90 3.7 350
C2520C-3R9G 3900 ± 2% 20 7.96 70 4 340
C2520C-3R9J 3900 ± 5% 20 7.96 70 4 340
C2520C-4R7G 4700 ± 2% 20 7.96 60 4.5 330
C2520C-4R7J 4700 ± 5% 20 7.96 60 4.5 330

电气特性的图表

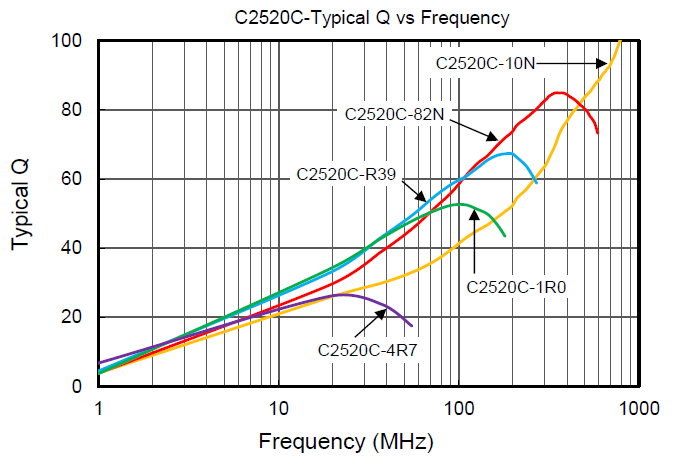

Q特性

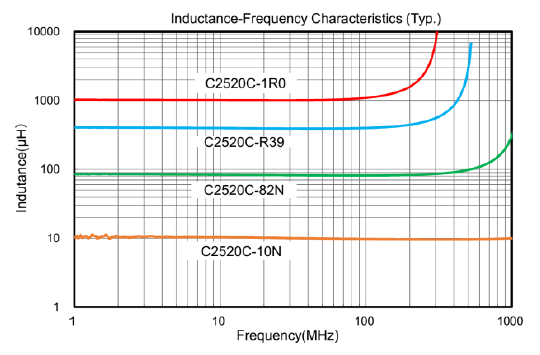

L特性
