产品详细

绕线陶瓷电感器    C2012CB NEW 询问

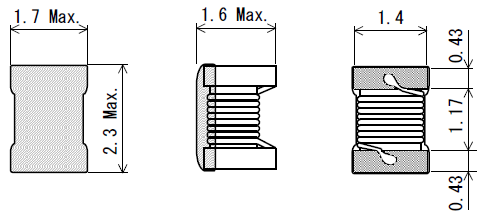

外形尺寸

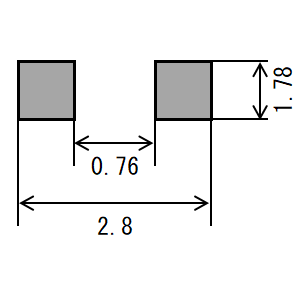

推荐焊盘
目录
一般规格书
编带包装的信息
S参数 (1 port)
S参数 (2 port)

特长

  • 低阻抗用的小型贴片电感
  • 自振频率高,能在高频使用
  • 采用粗的电线直接绕到陶瓷芯上、实现了高Q值
  • L値公差可以窄域(±2%)对应
  • 工作温度范围:-40℃~+125℃(包含自身发热)

用途

  • 音频&映像
  • 电视&显示器, 迷你音响,AV功放,业务用攻放, 音乐随身听

  • 车载
  • 汽车音响, 调谐器, 天线

  • 电脑
  • 智能手机·平板电脑, 无线路由器

  • 家电
  • 电子游戏机

  • 其他
  • 工业机器, 能源, 无线通讯机

电气特性

型号 电感值
(nH)
Q min. 测量频率
(MHz)
SRF
min.(MHz)
直流电阻
max.(Ω)
额定温度上升电流 (mA)
C2012CB-3N3M 3.3 ± 20% 50 200 6000 0.08 600
C2012CB-6N8K 6.8 ± 10% 50 200 5500 0.11 600
C2012CB-6N8M 6.8 ± 20% 50 200 5500 0.11 600
C2012CB-8N2M 8.2 ± 20% 50 200 4700 0.12 600
C2012CB-12NG 12 ± 2% 45 200 4000 0.15 600
C2012CB-12NJ 12 ± 5% 45 200 4000 0.15 600
C2012CB-15NG 15 ± 2% 45 200 3400 0.17 600
C2012CB-15NJ 15 ± 5% 45 200 3400 0.17 600
C2012CB-18NG 18 ± 2% 45 200 3300 0.21 600
C2012CB-18NJ 18 ± 5% 45 200 3300 0.21 600
C2012CB-22NG 22 ± 2% 45 200 2600 0.22 500
C2012CB-22NJ 22 ± 5% 45 200 2600 0.22 500
C2012CB-27NG 27 ± 2% 45 200 2500 0.25 500
C2012CB-27NJ 27 ± 5% 45 200 2500 0.25 500
C2012CB-33NG 33 ± 2% 40 200 2050 0.27 500
C2012CB-33NJ 33 ± 5% 40 200 2050 0.27 500
C2012CB-39NG 39 ± 2% 40 200 2000 0.29 500
C2012CB-39NJ 39 ± 5% 40 200 2000 0.29 500
C2012CB-47NG 47 ± 2% 40 200 1650 0.31 500
C2012CB-47NJ 47 ± 5% 40 200 1650 0.31 500
C2012CB-56NF 56 ± 1% 40 150 1550 0.34 500
C2012CB-56NG 56 ± 2% 40 150 1550 0.34 500
C2012CB-56NJ 56 ± 5% 40 150 1550 0.34 500
C2012CB-68NF 68 ± 1% 40 150 1450 0.38 500
C2012CB-68NG 68 ± 2% 40 150 1450 0.38 500
C2012CB-68NJ 68 ± 5% 40 150 1450 0.38 500
C2012CB-82NF 82 ± 1% 40 150 1300 0.42 400
C2012CB-82NG 82 ± 2% 40 150 1300 0.42 400
C2012CB-82NJ 82 ± 5% 40 150 1300 0.42 400
C2012CB-R10F 100 ± 1% 40 150 1200 0.46 400
C2012CB-R10G 100 ± 2% 40 150 1200 0.46 400
C2012CB-R10J 100 ± 5% 40 150 1200 0.46 400
C2012CB-R12F 120 ± 1% 35 100 1100 0.51 400
C2012CB-R12G 120 ± 2% 35 100 1100 0.51 400
C2012CB-R12J 120 ± 5% 35 100 1100 0.51 400
C2012CB-R15F 150 ± 1% 35 100 920 0.56 400
C2012CB-R15G 150 ± 2% 35 100 920 0.56 400
C2012CB-R15J 150 ± 5% 35 100 920 0.56 400
C2012CB-R18F 180 ± 1% 35 100 870 0.64 400
C2012CB-R18G 180 ± 2% 35 100 870 0.64 400
C2012CB-R18J 180 ± 5% 35 100 870 0.64 400
C2012CB-R22G 220 ± 2% 30 100 850 0.7 400
C2012CB-R22J 220 ± 5% 30 100 850 0.7 400
C2012CB-R27G 270 ± 2% 28 100 650 1.1 350
C2012CB-R27J 270 ± 5% 28 100 650 1.1 350
C2012CB-R33G 330 ± 2% 25 100 600 1.5 310
C2012CB-R33J 330 ± 5% 25 100 600 1.5 310
C2012CB-R39G 390 ± 2% 23 100 560 1.6 290
C2012CB-R39J 390 ± 5% 23 100 560 1.6 290
C2012CB-R47J 470 ± 5% 23 25.2 375 1.8 250
C2012CB-R56J 560 ± 5% 23 25.2 400 2.7 170
C2012CB-R68J 680 ± 5% 23 25.2 188 2.2 190
C2012CB-R82J 820 ± 5% 23 25.2 215 2.4 180
C2012CB-1R0J 1000 ± 5% 25 25.2 300 3.5 140

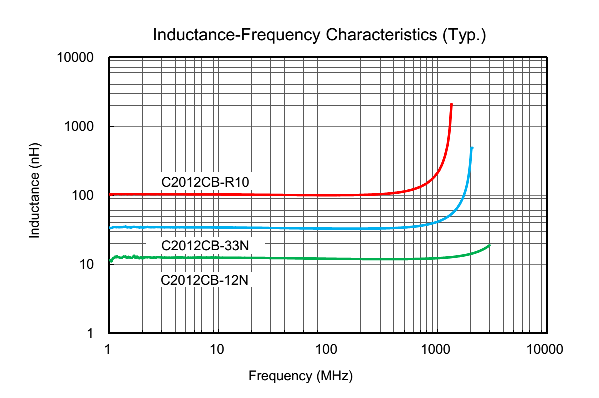

电气特性的图表

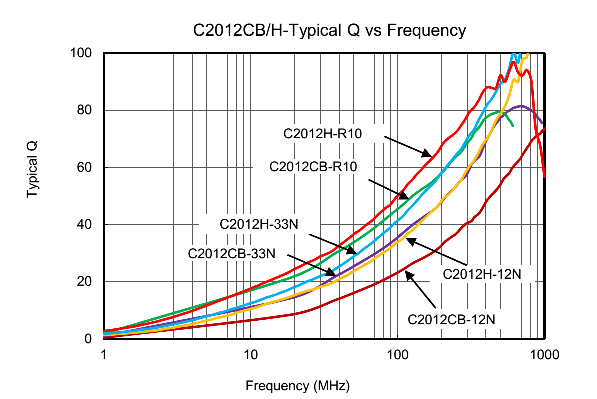

Q特性
