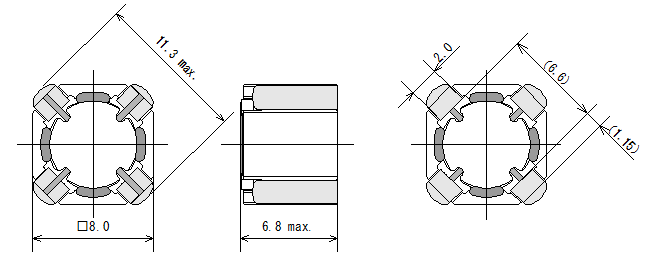

SEPI/ZETA用結合インダクタ SQR8065C
特長
- 2in1構造の小型・高効率のSEPICやZETAコンバータなどに対応
- 閉磁路構造、大電流仕様
- 4端子構造により耐振動性、耐衝撃性が向上
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル カメラ
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| ④-③ | ②-① | One winding | Series connection | |||
| SQR8065C-1R2N | 1.2 ± 30% | 0.011 | 0.012 | 8 | 4.5 | 3.35 |
| SQR8065C-1R5N | 1.5 ± 30% | 0.013 | 0.014 | 6.55 | 4 | 3.05 |
| SQR8065C-2R2N | 2.2 ± 30% | 0.015 | 0.017 | 5.5 | 3.7 | 2.8 |
| SQR8065C-3R0N | 3 ± 30% | 0.02 | 0.022 | 4.75 | 3.2 | 2.45 |
| SQR8065C-3R6N | 3.6 ± 30% | 0.022 | 0.025 | 4.15 | 3 | 2.3 |
| SQR8065C-4R3N | 4.3 ± 30% | 0.025 | 0.029 | 3.85 | 2.8 | 2.15 |
| SQR8065C-5R6N | 5.6 ± 30% | 0.03 | 0.035 | 3.45 | 2.5 | 1.95 |
| SQR8065C-6R2N | 6.2 ± 30% | 0.033 | 0.039 | 3.1 | 2.3 | 1.85 |
| SQR8065C-7R5N | 7.5 ± 30% | 0.041 | 0.048 | 3 | 2.1 | 1.65 |
| SQR8065C-9R1N | 9.1 ± 30% | 0.044 | 0.052 | 2.75 | 2 | 1.55 |
| SQR8065C-100M | 10 ± 20% | 0.047 | 0.057 | 2.55 | 1.95 | 1.5 |
| SQR8065C-120M | 12 ± 20% | 0.059 | 0.07 | 2.4 | 1.75 | 1.35 |
| SQR8065C-150M | 15 ± 20% | 0.067 | 0.081 | 2.05 | 1.65 | 1.25 |
| SQR8065C-180M | 18 ± 20% | 0.079 | 0.096 | 1.85 | 1.5 | 1.15 |
| SQR8065C-220M | 22 ± 20% | 0.093 | 0.11 | 1.7 | 1.35 | 1.05 |
| SQR8065C-270M | 27 ± 20% | 0.11 | 0.14 | 1.6 | 1.25 | 0.95 |
| SQR8065C-330M | 33 ± 20% | 0.14 | 0.17 | 1.4 | 1.1 | 0.85 |
| SQR8065C-390M | 39 ± 20% | 0.16 | 0.2 | 1.3 | 1.05 | 0.8 |
| SQR8065C-470M | 47 ± 20% | 0.2 | 0.24 | 1.15 | 0.95 | 0.73 |
| SQR8065C-560M | 56 ± 20% | 0.24 | 0.3 | 1.05 | 0.85 | 0.65 |
| SQR8065C-680M | 68 ± 20% | 0.3 | 0.36 | 1 | 0.75 | 0.6 |
| SQR8065C-820M | 82 ± 20% | 0.36 | 0.44 | 0.9 | 0.68 | 0.53 |
| SQR8065C-101M | 100 ± 20% | 0.45 | 0.54 | 0.8 | 0.62 | 0.48 |
| SQR8065C-121M | 120 ± 20% | 0.48 | 0.59 | 0.75 | 0.59 | 0.46 |
| SQR8065C-151M | 150 ± 20% | 0.63 | 0.77 | 0.65 | 0.52 | 0.4 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ
直流抵抗特性

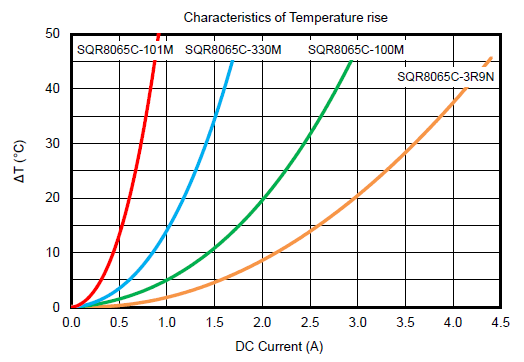

温度上昇特性
