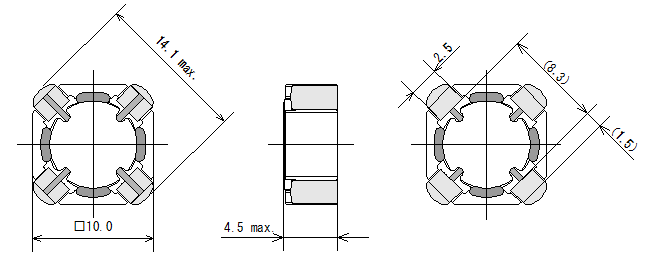

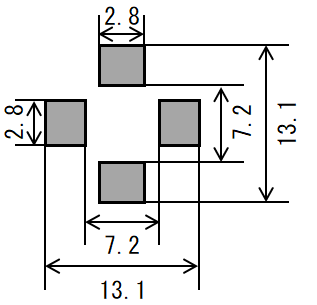

SEPIC/ZETA用トランス SQR1042C
特長
- 2in1構造の小型・高効率のSEPICやZETAコンバータなどに対応
- 閉磁路構造、大電流仕様
- 4端子構造により耐振動性、耐衝撃性が向上
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル カメラ
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| ④-③ | ②-① | One winding | Series connection | |||
| SQR1042C-1R5N | 1.5 ± 30% | 0.009 | 0.011 | 8.15 | 4.3 | 3.3 |
| SQR1042C-2R2N | 2.2 ± 30% | 0.012 | 0.015 | 6.7 | 3.75 | 2.85 |
| SQR1042C-3R0N | 3 ± 30% | 0.016 | 0.02 | 5.85 | 3.35 | 2.5 |
| SQR1042C-3R9N | 3.9 ± 30% | 0.02 | 0.026 | 5.05 | 2.85 | 2.15 |
| SQR1042C-5R1N | 5.1 ± 30% | 0.027 | 0.034 | 4.45 | 2.5 | 1.9 |
| SQR1042C-6R2N | 6.2 ± 30% | 0.03 | 0.039 | 4 | 2.35 | 1.7 |
| SQR1042C-7R5N | 7.5 ± 30% | 0.042 | 0.052 | 3.55 | 2 | 1.5 |
| SQR1042C-9R1N | 9.1 ± 30% | 0.046 | 0.058 | 3.35 | 1.9 | 1.4 |
| SQR1042C-100M | 10 ± 20% | 0.05 | 0.064 | 3 | 1.8 | 1.3 |
| SQR1042C-120M | 12 ± 20% | 0.062 | 0.079 | 2.75 | 1.6 | 1.2 |
| SQR1042C-150M | 15 ± 20% | 0.072 | 0.088 | 2.55 | 1.5 | 1.1 |
| SQR1042C-180M | 18 ± 20% | 0.096 | 0.12 | 2.3 | 1.35 | 1 |
| SQR1042C-220M | 22 ± 20% | 0.12 | 0.15 | 2 | 1.15 | 0.9 |
| SQR1042C-270M | 27 ± 20% | 0.14 | 0.18 | 1.85 | 1.05 | 0.8 |
| SQR1042C-330M | 33 ± 20% | 0.17 | 0.22 | 1.6 | 0.95 | 0.73 |
| SQR1042C-390M | 39 ± 20% | 0.21 | 0.27 | 1.5 | 0.85 | 0.65 |
| SQR1042C-470M | 47 ± 20% | 0.25 | 0.31 | 1.4 | 0.8 | 0.6 |
| SQR1042C-560M | 56 ± 20% | 0.31 | 0.4 | 1.25 | 0.7 | 0.55 |
| SQR1042C-680M | 68 ± 20% | 0.38 | 0.48 | 1.15 | 0.65 | 0.49 |
| SQR1042C-820M | 82 ± 20% | 0.42 | 0.54 | 1.05 | 0.63 | 0.46 |
| SQR1042C-101M | 100 ± 20% | 0.53 | 0.67 | 0.95 | 0.55 | 0.41 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

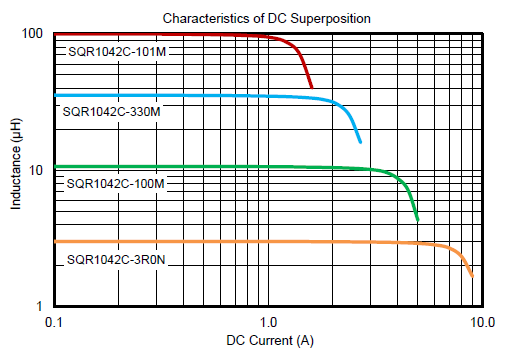

直流抵抗特性

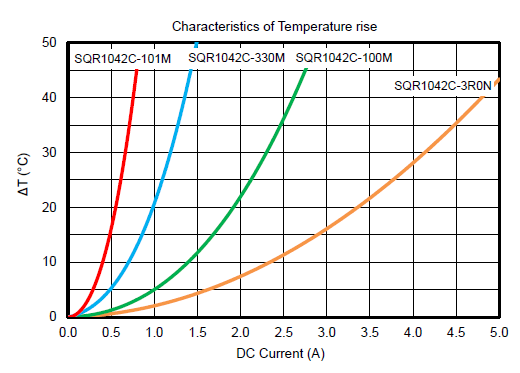

温度上昇特性
