フェライトビーズ PRBG4029C
特長
- 2個の独立したフェライトビーズ一体構造
- 100M～3GHZで高インピーダンス/大電流対応
- 省実装面積
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 ECU
- その他 各種電源, 産業機器
電気的特性
| 品番 | インピーダンス (Ω) min. |
直流抵抗 (mΩ) | 温度上昇許容電流 (A) |
|
|---|---|---|---|---|
| Max | Typical | |||
| PRBG4029C | 22 | 0.73 | 0.67 | 12.3 |
- インピータンス測定条件:100MHz,0.1V
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

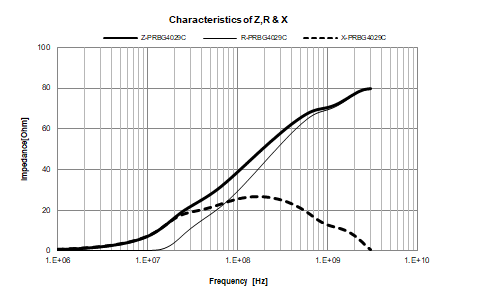

インピーダンス特性

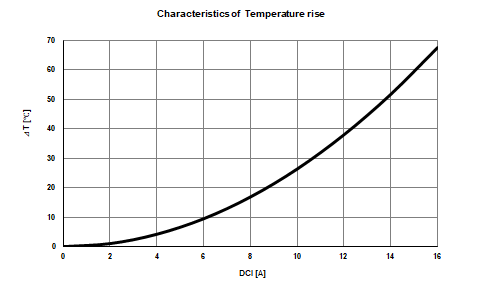

温度上昇特性
