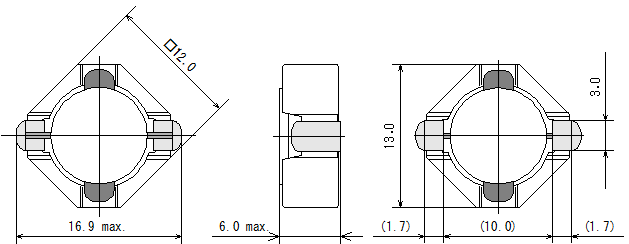

パワーインダクタ(SMD) CER1257B
特長
- コスト競争力のある廉価版
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 大電流対応の構造
- 使用温度範囲:-40℃~+125℃(自己発熱を含む)
用途
- オーディオビジュアル テレビ&モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
---|---|---|---|---|---|---|
Typical | Spec | Typical | Spec | |||
CER1257B-2R2N | 2.2 ± 30% | 0.006 | 17.1 | 11.4 | 9.9 | 6.8 |
CER1257B-3R3N | 3.3 ± 30% | 0.008 | 13.1 | 9.4 | 8.95 | 5.7 |
CER1257B-4R3N | 4.3 ± 30% | 0.009 | 11.7 | 8.1 | 8.15 | 5.45 |
CER1257B-5R6N | 5.6 ± 30% | 0.011 | 10.5 | 7.1 | 7.5 | 5 |
CER1257B-7R5N | 7.5 ± 30% | 0.012 | 8.85 | 6.2 | 7 | 4.7 |
CER1257B-100M | 10 ± 20% | 0.017 | 8.1 | 5.6 | 5.8 | 4 |
CER1257B-120M | 12 ± 20% | 0.022 | 7.25 | 5 | 5.15 | 3.7 |
CER1257B-150M | 15 ± 20% | 0.026 | 6.25 | 4.4 | 4.6 | 3.3 |
CER1257B-180M | 18 ± 20% | 0.029 | 5.7 | 4 | 4.4 | 2.95 |
CER1257B-220M | 22 ± 20% | 0.033 | 5.5 | 3.7 | 4.1 | 2.65 |
CER1257B-270M | 27 ± 20% | 0.043 | 4.75 | 3.2 | 3.55 | 2.55 |
CER1257B-330M | 33 ± 20% | 0.053 | 4 | 2.95 | 3.15 | 2.3 |
CER1257B-390M | 39 ± 20% | 0.056 | 3.75 | 2.75 | 3.05 | 2.2 |
CER1257B-470M | 47 ± 20% | 0.069 | 3.45 | 2.5 | 2.75 | 1.95 |
CER1257B-560M | 56 ± 20% | 0.081 | 3.2 | 2.3 | 2.5 | 1.8 |
CER1257B-680M | 68 ± 20% | 0.096 | 2.9 | 2.05 | 2.3 | 1.6 |
CER1257B-820M | 82 ± 20% | 0.13 | 2.6 | 1.85 | 1.95 | 1.4 |
CER1257B-101M | 100 ± 20% | 0.14 | 2.35 | 1.65 | 1.85 | 1.3 |
CER1257B-121M | 120 ± 20% | 0.18 | 2.15 | 1.5 | 1.65 | 1.2 |
CER1257B-151M | 150 ± 20% | 0.23 | 1.9 | 1.35 | 1.45 | 1.05 |
CER1257B-181M | 180 ± 20% | 0.26 | 1.75 | 1.2 | 1.3 | 1 |
CER1257B-221M | 220 ± 20% | 0.32 | 1.55 | 1.1 | 1.2 | 0.88 |
CER1257B-271M | 270 ± 20% | 0.38 | 1.4 | 1 | 1.1 | 0.81 |
CER1257B-331M | 330 ± 20% | 0.47 | 1.25 | 0.9 | 0.99 | 0.7 |
CER1257B-391M | 390 ± 20% | 0.54 | 1.15 | 0.8 | 0.92 | 0.67 |
CER1257B-471M | 470 ± 20% | 0.66 | 1.05 | 0.75 | 0.83 | 0.61 |
CER1257B-561M | 560 ± 20% | 0.79 | 1 | 0.7 | 0.75 | 0.54 |
CER1257B-681M | 680 ± 20% | 0.95 | 0.9 | 0.65 | 0.68 | 0.5 |
CER1257B-821M | 820 ± 20% | 1.15 | 0.79 | 0.55 | 0.61 | 0.44 |
CER1257B-102M | 1000 ± 20% | 1.42 | 0.73 | 0.5 | 0.55 | 0.4 |
- インダクタンス測定条件:100kHz,1V

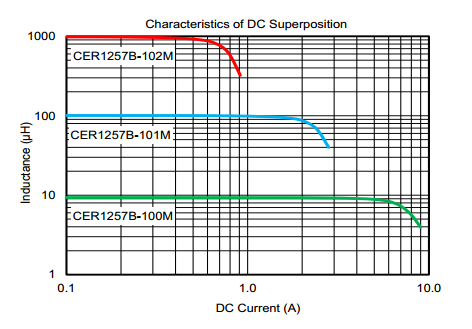

- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値

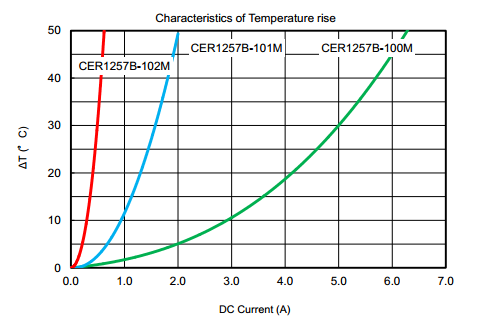

- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
