パワーインダクタ（SMD） CER1242B

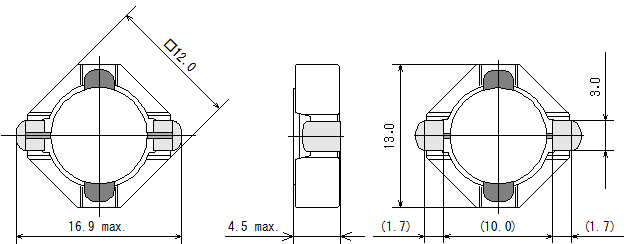

特長
- コスト競争力のある廉価版
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 大電流対応の構造
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| CER1242B-1R3N | 1.3 ± 30% | 0.006 | 16 | 9.9 |
| CER1242B-2R2N | 2.2 ± 30% | 0.008 | 12 | 8.75 |
| CER1242B-3R3N | 3.3 ± 30% | 0.01 | 10.4 | 7.75 |
| CER1242B-4R7N | 4.7 ± 30% | 0.012 | 8.9 | 7.05 |
| CER1242B-6R2N | 6.2 ± 30% | 0.014 | 7.8 | 6.5 |
| CER1242B-7R5N | 7.5 ± 30% | 0.016 | 7 | 6 |
| CER1242B-100M | 10 ± 20% | 0.021 | 6.25 | 5.2 |
| CER1242B-120M | 12 ± 20% | 0.026 | 5.55 | 4.6 |
| CER1242B-150M | 15 ± 20% | 0.029 | 5.15 | 4.35 |
| CER1242B-180M | 18 ± 20% | 0.038 | 4.45 | 3.75 |
| CER1242B-220M | 22 ± 20% | 0.045 | 4.15 | 3.4 |
| CER1242B-270M | 27 ± 20% | 0.056 | 3.65 | 3.05 |
| CER1242B-330M | 33 ± 20% | 0.065 | 3.5 | 2.85 |
| CER1242B-390M | 39 ± 20% | 0.084 | 3.1 | 2.45 |
| CER1242B-470M | 47 ± 20% | 0.095 | 2.6 | 2.3 |
| CER1242B-560M | 56 ± 20% | 0.12 | 2.45 | 2.05 |
| CER1242B-680M | 68 ± 20% | 0.14 | 2.3 | 1.85 |
| CER1242B-820M | 82 ± 20% | 0.16 | 2.05 | 1.7 |
| CER1242B-101M | 100 ± 20% | 0.2 | 1.8 | 1.55 |
| CER1242B-121M | 120 ± 20% | 0.23 | 1.7 | 1.4 |
| CER1242B-151M | 150 ± 20% | 0.29 | 1.5 | 1.25 |
| CER1242B-181M | 180 ± 20% | 0.35 | 1.35 | 1.15 |
| CER1242B-221M | 220 ± 20% | 0.45 | 1.2 | 1 |
| CER1242B-271M | 270 ± 20% | 0.55 | 1.1 | 0.91 |
| CER1242B-331M | 330 ± 20% | 0.67 | 1 | 0.81 |
| CER1242B-391M | 390 ± 20% | 0.82 | 0.92 | 0.74 |
| CER1242B-471M | 470 ± 20% | 0.92 | 0.83 | 0.69 |
| CER1242B-561M | 560 ± 20% | 1.1 | 0.76 | 0.63 |
| CER1242B-681M | 680 ± 20% | 1.37 | 0.69 | 0.56 |
| CER1242B-821M | 820 ± 20% | 1.67 | 0.64 | 0.5 |
| CER1242B-102M | 1000 ± 20% | 1.87 | 0.58 | 0.47 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

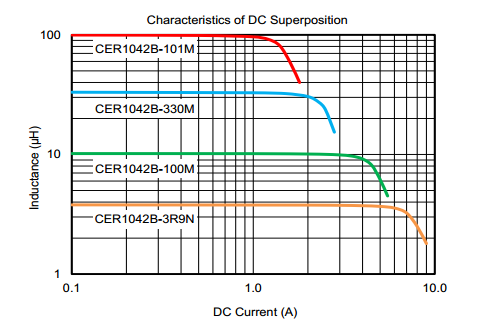

直流重畳電流特性

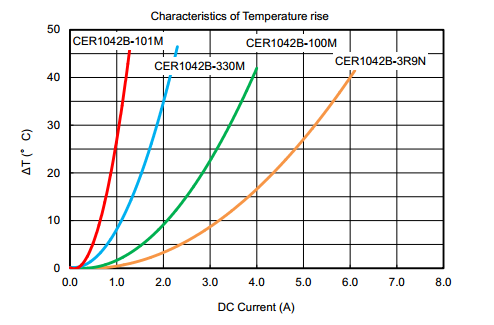

温度上昇特性
