空芯コイル C3328A
特長
- 空芯コイルの面実装タイプ
- 自動装着用にテーピング品を用意
- Qの高いコイル
用途
- オーディオビジュアル テレビ＆モニタ
- 車載 カーオーディオ, チューナー, アンテナ
- PC周辺機器 無線ルーター
- その他 産業機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(nH) | Q min. | 測定周波数(MHz) | 自己共振周波数min.(GHz) | 温度上昇許容電流 (A) |
|---|---|---|---|---|---|
| C3328A-8N0G | 8 ± 2% | 140 | 150 | 5 | 4 |
| C3328A-8N0J | 8 ± 5% | 140 | 150 | 5 | 4 |
| C3328A-12NG | 12.5 ± 2% | 140 | 150 | 3 | 4 |
| C3328A-12NJ | 12.5 ± 5% | 140 | 150 | 3 | 4 |
| C3328A-18NG | 18.5 ± 2% | 135 | 150 | 2.2 | 4 |
| C3328A-18NJ | 18.5 ± 5% | 135 | 150 | 2.2 | 4 |
- 温度上昇許容電流:コアの表面温度上昇が20℃以下となる電流値
電流特性グラフ

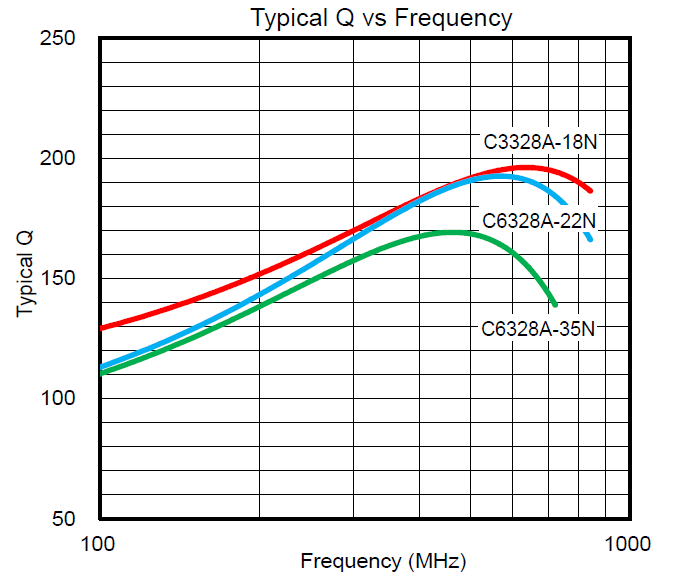

Q特性
