D級アンプ用インダクタ(リード型)    7G23C

特長

  • 低損失コア材採用により、高出力、高音質(無酸素銅線仕様に対応)
  • 低抵抗、大電流
  • 放射ノイズを防ぐ磁気構造

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ
  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗 (mΩ) 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Max Typical
7G23C-100M 10 ± 20% 20.1 16.2 35 5.8
7G23C-150M 15 ± 20% 18.6 14.3 24 6.7
7G23C-200M 20 ± 20% 20.1 16.2 21 5.8
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

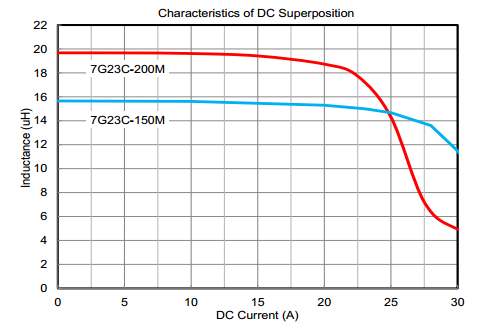

電流特性グラフ

直流重畳電流特性
