D級アンプ用インダクタ（リード型） 7G31A
特長
- 低損失コア材採用により、高出力、高音質
- 低抵抗、大電流
- 放射ノイズを防ぐ磁気構造
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7G31A-100M | 10 ± 20% | 6.3 | 5.2 | 61 | 12.5 |
| 7G31A-120M | 12 ± 20% | 6.3 | 5.2 | 51 | 12.5 |
| 7G31A-150M | 15 ± 20% | 6.9 | 5.8 | 47 | 12 |
| 7G31A-180M | 18 ± 20% | 6.3 | 5.2 | 34 | 12.5 |
| 7G31A-220M | 22 ± 20% | 6.9 | 5.8 | 31 | 12 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

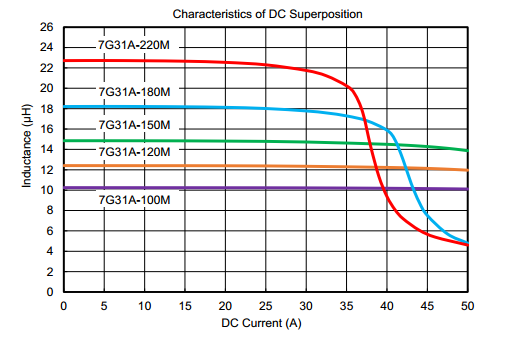

直流重畳電流特性
