パワーインダクタ（SMD） 7E03NB
特長
- 小型・低背（高さ1.5mm品と2.0mm品）
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 特性にあわせた2タイプを用意
- 直流重畳電流特性を重視した仕様
用途
- オーディオビジュアル ポータブルオーディオ, カメラ
- PC周辺機器 PC, 無線ルーター
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機

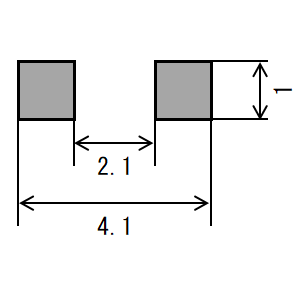

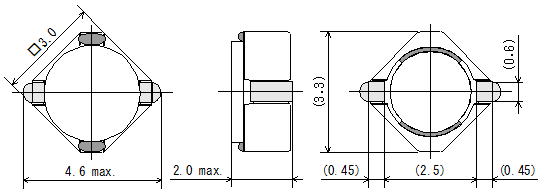

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E03NB-1R2N | 1.2 ± 30% | 0.033 | 2.2 | 2.2 |
| 7E03NB-1R5N | 1.5 ± 30% | 0.037 | 2 | 2 |
| 7E03NB-2R0N | 2 ± 30% | 0.047 | 1.9 | 1.9 |
| 7E03NB-2R4N | 2.4 ± 30% | 0.051 | 1.8 | 1.8 |
| 7E03NB-3R6N | 3.6 ± 30% | 0.078 | 1.5 | 1.5 |
| 7E03NB-4R7N | 4.7 ± 30% | 0.1 | 1.2 | 1.2 |
| 7E03NB-5R6N | 5.6 ± 30% | 0.12 | 1.1 | 1.1 |
| 7E03NB-6R8N | 6.8 ± 30% | 0.14 | 1.05 | 1.05 |
| 7E03NB-8R2N | 8.2 ± 30% | 0.17 | 0.95 | 0.95 |
| 7E03NB-100M | 10 ± 20% | 0.2 | 0.9 | 0.9 |
| 7E03NB-120M | 12 ± 20% | 0.27 | 0.75 | 0.75 |
| 7E03NB-150M | 15 ± 20% | 0.31 | 0.65 | 0.65 |
| 7E03NB-180M | 18 ± 20% | 0.4 | 0.62 | 0.62 |
| 7E03NB-220M | 22 ± 20% | 0.47 | 0.57 | 0.57 |
| 7E03NB-270M | 27 ± 20% | 0.64 | 0.5 | 0.5 |
| 7E03NB-330M | 33 ± 20% | 0.7 | 0.46 | 0.46 |
| 7E03NB-390M | 39 ± 20% | 0.8 | 0.44 | 0.44 |
| 7E03NB-470M | 47 ± 20% | 1.1 | 0.39 | 0.39 |
| 7E03NB-560M | 56 ± 20% | 1.2 | 0.35 | 0.35 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ
直流重畳電流特性

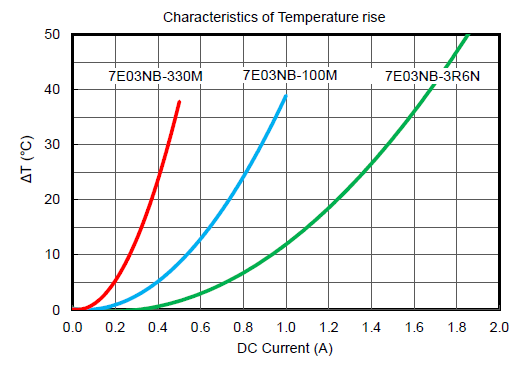

温度上昇特性
