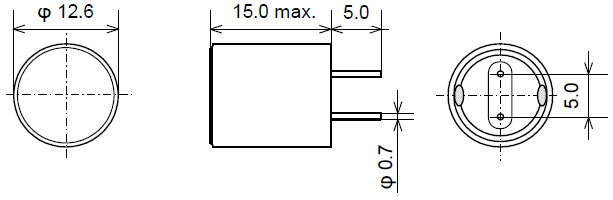

D級アンプ用インダクタ（リード型） 7313NC
特長
- デジタルアンプ用インダクタに最適
- 従来品に比べ、全高調波歪を低減
- 輻射ノイズ低減
- 小型で高密度実装が可能
- 電源用のチョークコイルとしても最適
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7313NC-100M | 10 ± 20% | 0.015 | 0.012 | 6 | 5.1 |
| 7313NC-120M | 12 ± 20% | 0.017 | 0.013 | 5.4 | 5 |
| 7313NC-150M | 15 ± 20% | 0.021 | 0.016 | 4.7 | 4.6 |
| 7313NC-180M | 18 ± 20% | 0.024 | 0.018 | 4.2 | 4.3 |
| 7313NC-220M | 22 ± 20% | 0.028 | 0.022 | 4 | 3.9 |
| 7313NC-270M | 27 ± 20% | 0.036 | 0.028 | 3.4 | 3.4 |
| 7313NC-330M | 33 ± 20% | 0.044 | 0.034 | 3 | 3.1 |
| 7313NC-390M | 39 ± 20% | 0.059 | 0.045 | 2.8 | 2.6 |
| 7313NC-470L | 47 ± 15% | 0.071 | 0.055 | 2.6 | 2.4 |
| 7313NC-560L | 56 ± 15% | 0.083 | 0.064 | 2.5 | 2.2 |
| 7313NC-680L | 68 ± 15% | 0.115 | 0.088 | 2.2 | 1.9 |
| 7313NC-820L | 82 ± 15% | 0.12 | 0.092 | 2.1 | 1.8 |
| 7313NC-101K | 100 ± 10% | 0.135 | 0.104 | 1.8 | 1.7 |
| 7313NC-121K | 120 ± 10% | 0.155 | 0.119 | 1.6 | 1.6 |
| 7313NC-151K | 150 ± 10% | 0.17 | 0.131 | 1.5 | 1.5 |
| 7313NC-181K | 180 ± 10% | 0.19 | 0.146 | 1.4 | 1.4 |
| 7313NC-221K | 220 ± 10% | 0.215 | 0.165 | 1.2 | 1.3 |
| 7313NC-271K | 270 ± 10% | 0.28 | 0.215 | 1.1 | 1.2 |
| 7313NC-331K | 330 ± 10% | 0.34 | 0.262 | 1 | 1.1 |
| 7313NC-391K | 390 ± 10% | 0.44 | 0.338 | 0.9 | 0.95 |
| 7313NC-471K | 470 ± 10% | 0.535 | 0.412 | 0.8 | 0.9 |
| 7313NC-561K | 560 ± 10% | 0.665 | 0.512 | 0.75 | 0.8 |
| 7313NC-681K | 680 ± 10% | 0.84 | 0.646 | 0.7 | 0.75 |
| 7313NC-821K | 820 ± 10% | 0.935 | 0.719 | 0.6 | 0.7 |
| 7313NC-102K | 1000 ± 10% | 1.05 | 0.808 | 0.55 | 0.65 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

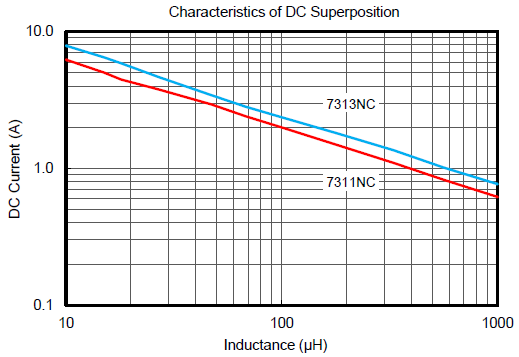

直流重畳電流特性
