パワーインダクタ（リード型） 7208N
特長
- 小形開磁路タイプのインダクタ
- 小形機器用チョークコイルとして最適
- 用途に応じて高さが選択可能
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ, レコーダー
- PC周辺機器 プリンタ
- 家電 LED照明, 白物家電
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7208N-100L | 10 ± 15% | 0.036 | 0.027 | 2.5 | 2.3 |
| 7208N-120K | 12 ± 10% | 0.04 | 0.029 | 2.1 | 2.1 |
| 7208N-150K | 15 ± 10% | 0.05 | 0.033 | 1.9 | 2 |
| 7208N-180K | 18 ± 10% | 0.053 | 0.039 | 1.8 | 1.9 |
| 7208N-220K | 22 ± 10% | 0.063 | 0.045 | 1.6 | 1.8 |
| 7208N-270K | 27 ± 10% | 0.072 | 0.051 | 1.4 | 1.7 |
| 7208N-330K | 33 ± 10% | 0.076 | 0.056 | 1.3 | 1.6 |
| 7208N-390K | 39 ± 10% | 0.087 | 0.063 | 1.2 | 1.5 |
| 7208N-470K | 47 ± 10% | 0.1 | 0.072 | 1.1 | 1.4 |
| 7208N-560K | 56 ± 10% | 0.12 | 0.086 | 1 | 1.3 |
| 7208N-680K | 68 ± 10% | 0.14 | 0.101 | 0.92 | 1.2 |
| 7208N-820K | 82 ± 10% | 0.18 | 0.134 | 0.85 | 1.1 |
| 7208N-101K | 100 ± 10% | 0.21 | 0.154 | 0.76 | 1 |
| 7208N-121K | 120 ± 10% | 0.25 | 0.177 | 0.7 | 0.95 |
| 7208N-151K | 150 ± 10% | 0.28 | 0.206 | 0.65 | 0.85 |
| 7208N-181K | 180 ± 10% | 0.37 | 0.268 | 0.6 | 0.75 |
| 7208N-221K | 220 ± 10% | 0.46 | 0.33 | 0.52 | 0.65 |
| 7208N-271K | 270 ± 10% | 0.62 | 0.453 | 0.47 | 0.6 |
| 7208N-331K | 330 ± 10% | 0.71 | 0.521 | 0.43 | 0.55 |
| 7208N-391K | 390 ± 10% | 0.81 | 0.588 | 0.38 | 0.5 |
| 7208N-471K | 470 ± 10% | 1.1 | 0.785 | 0.35 | 0.45 |
| 7208N-561K | 560 ± 10% | 1.2 | 0.873 | 0.32 | 0.4 |
| 7208N-681K | 680 ± 10% | 1.4 | 0.993 | 0.3 | 0.38 |
| 7208N-821K | 820 ± 10% | 1.9 | 1.38 | 0.28 | 0.32 |
| 7208N-102K | 1000 ± 10% | 2.1 | 1.55 | 0.25 | 0.3 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が35℃以下となる電流値
電流特性グラフ

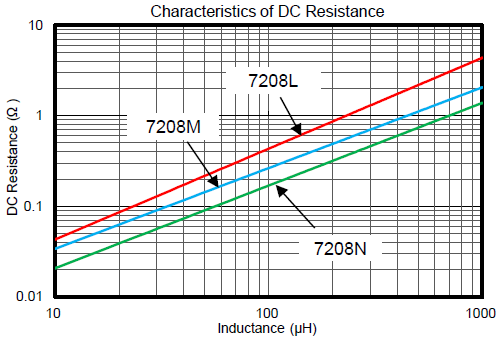

直流抵抗特性

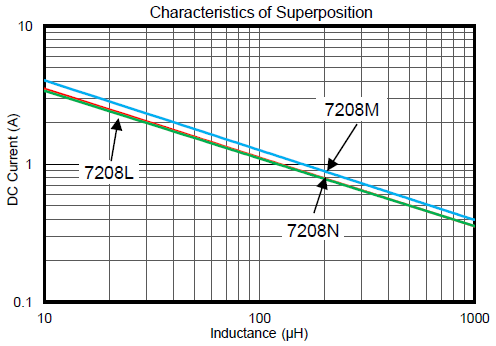

直流重畳電流特性
