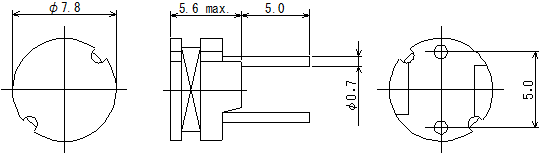

パワーインダクタ（リード型） 7208L
特長
- 小形開磁路タイプのインダクタ
- 小形機器用チョークコイルとして最適
- 用途に応じて高さが選択可能
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ, レコーダー
- PC周辺機器 プリンタ
- 家電 LED照明, 白物家電
- その他 各種電源, 産業機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7208L-100L | 10 ± 15% | 0.063 | 0.047 | 2.2 | 1.7 |
| 7208L-120K | 12 ± 10% | 0.067 | 0.051 | 2 | 1.65 |
| 7208L-150K | 15 ± 10% | 0.087 | 0.065 | 1.9 | 1.5 |
| 7208L-180K | 18 ± 10% | 0.1 | 0.075 | 1.8 | 1.4 |
| 7208L-220K | 22 ± 10% | 0.14 | 0.105 | 1.6 | 1.2 |
| 7208L-270K | 27 ± 10% | 0.16 | 0.115 | 1.4 | 1.1 |
| 7208L-330K | 33 ± 10% | 0.18 | 0.135 | 1.3 | 1.05 |
| 7208L-390K | 39 ± 10% | 0.22 | 0.158 | 1.2 | 0.95 |
| 7208L-470K | 47 ± 10% | 0.27 | 0.203 | 1.1 | 0.85 |
| 7208L-560K | 56 ± 10% | 0.31 | 0.23 | 1 | 0.8 |
| 7208L-680K | 68 ± 10% | 0.42 | 0.309 | 0.95 | 0.69 |
| 7208L-820K | 82 ± 10% | 0.47 | 0.325 | 0.9 | 0.64 |
| 7208L-101K | 100 ± 10% | 0.55 | 0.411 | 0.85 | 0.6 |
| 7208L-121K | 120 ± 10% | 0.68 | 0.511 | 0.75 | 0.53 |
| 7208L-151K | 150 ± 10% | 0.81 | 0.607 | 0.68 | 0.49 |
| 7208L-181K | 180 ± 10% | 1.2 | 0.825 | 0.55 | 0.43 |
| 7208L-221K | 220 ± 10% | 1.3 | 0.944 | 0.52 | 0.39 |
| 7208L-271K | 270 ± 10% | 1.5 | 1.1 | 0.48 | 0.36 |
| 7208L-331K | 330 ± 10% | 2 | 1.5 | 0.43 | 0.31 |
| 7208L-391K | 390 ± 10% | 2.3 | 1.69 | 0.4 | 0.29 |
| 7208L-471K | 470 ± 10% | 3 | 2.23 | 0.37 | 0.26 |
| 7208L-561K | 560 ± 10% | 3.4 | 2.53 | 0.32 | 0.24 |
| 7208L-681K | 680 ± 10% | 3.9 | 2.88 | 0.3 | 0.22 |
| 7208L-821K | 820 ± 10% | 4.5 | 3.37 | 0.28 | 0.2 |
| 7208L-102K | 1000 ± 10% | 6.3 | 4.69 | 0.25 | 0.17 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が35℃以下となる電流値
電流特性グラフ

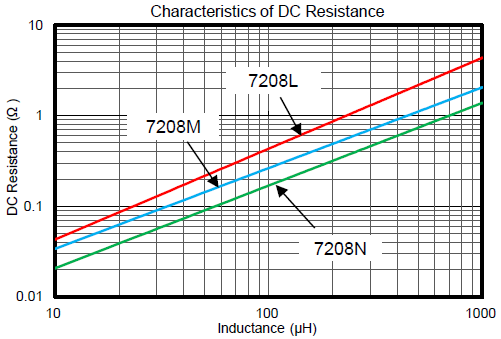

直流抵抗特性
直流重畳電流特性
