パワーインダクタ（リード型） 7206M

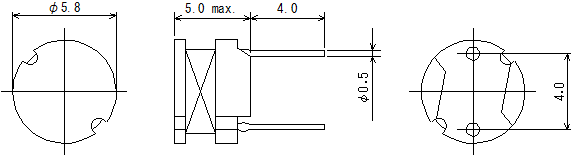

特長
- 小形開磁路タイプのインダクタ
- 小形機器用チョークコイルとして最適
- 用途に応じて高さが選択可能
用途
- PC周辺機器 プリンタ
- 家電 照明機器, LED照明, 白物家電
- その他 各種電源, 産業機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7206M-100L | 10 ± 15% | 0.081 | 0.06 | 1 | 1.4 |
| 7206M-120K | 12 ± 10% | 0.093 | 0.07 | 0.9 | 1.3 |
| 7206M-150K | 15 ± 10% | 0.11 | 0.08 | 0.86 | 1.2 |
| 7206M-180K | 18 ± 10% | 0.13 | 0.092 | 0.81 | 1.1 |
| 7206M-220K | 22 ± 10% | 0.15 | 0.112 | 0.72 | 1.05 |
| 7206M-270K | 27 ± 10% | 0.17 | 0.124 | 0.67 | 1 |
| 7206M-330K | 33 ± 10% | 0.24 | 0.176 | 0.61 | 0.87 |
| 7206M-390K | 39 ± 10% | 0.26 | 0.193 | 0.58 | 0.83 |
| 7206M-470K | 47 ± 10% | 0.3 | 0.215 | 0.52 | 0.8 |
| 7206M-560K | 56 ± 10% | 0.37 | 0.28 | 0.48 | 0.68 |
| 7206M-680K | 68 ± 10% | 0.43 | 0.316 | 0.43 | 0.62 |
| 7206M-820K | 82 ± 10% | 0.5 | 0.371 | 0.38 | 0.58 |
| 7206M-101K | 100 ± 10% | 0.64 | 0.48 | 0.36 | 0.51 |
| 7206M-121K | 120 ± 10% | 0.72 | 0.534 | 0.33 | 0.49 |
| 7206M-151K | 150 ± 10% | 1 | 0.745 | 0.29 | 0.41 |
| 7206M-181K | 180 ± 10% | 1.2 | 0.877 | 0.25 | 0.37 |
| 7206M-221K | 220 ± 10% | 1.4 | 1.01 | 0.22 | 0.34 |
| 7206M-271K | 270 ± 10% | 1.8 | 1.34 | 0.2 | 0.29 |
| 7206M-331K | 330 ± 10% | 2.1 | 1.55 | 0.19 | 0.27 |
| 7206M-391K | 390 ± 10% | 2.4 | 1.78 | 0.17 | 0.25 |
| 7206M-471K | 470 ± 10% | 3.4 | 2.53 | 0.16 | 0.22 |
| 7206M-561K | 560 ± 10% | 3.9 | 2.89 | 0.14 | 0.21 |
| 7206M-681K | 680 ± 10% | 4.5 | 3.32 | 0.13 | 0.19 |
| 7206M-821K | 820 ± 10% | 5.5 | 4.12 | 0.12 | 0.16 |
| 7206M-102K | 1000 ± 10% | 6.5 | 4.8 | 0.11 | 0.15 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から10%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が35℃以下となる電流値
電流特性グラフ

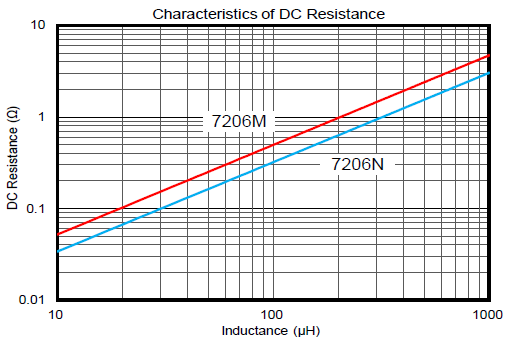

直流抵抗特性

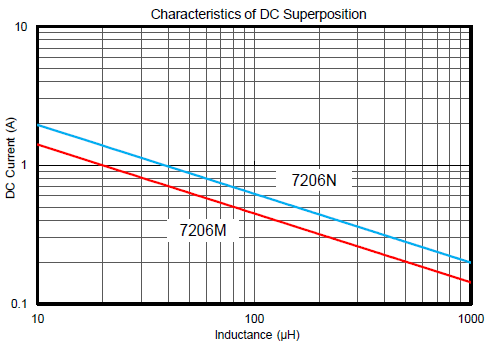

直流重畳電流特性
