共模扼流圈 TGQR5027C
特长
- 小用于共模噪声对策
- 体积小、电流大、阻抗高
- 30M～1GHzの広周波数範囲に対応
- 伝導ノイズ、放射ノイズに有効
- エミッション、イミュニティに有効
- 符合AEC-Q200
- 工作温度范围：-40℃～+125℃（包含自身发热）
用途
- 车载 汽车音响, LED前灯
- 其他 各种电源, 医疗机器.美容机器, 能源
电气特性
| 型号 |
直流电阻 ①-②/④-③ (mΩ) max. | 插入损失 | 额定温度上升电流 (A) Series connection | |
|---|---|---|---|---|
| @1MHz (dB) max. | @100MHz (dB) min. | |||
| TGQR5027C-N0005RN2 | 37 | 3 | 12 | 2 |
| TGQR5027C-N0006RN2 | 43 | 3 | 16 | 1.8 |
| TGQR5027C-N0007RN2 | 50 | 3 | 22 | 1.6 |
- 温度上升容许电流:磁芯表面温度上升至40℃以下的电流值(④－①短絡)
电流特性图

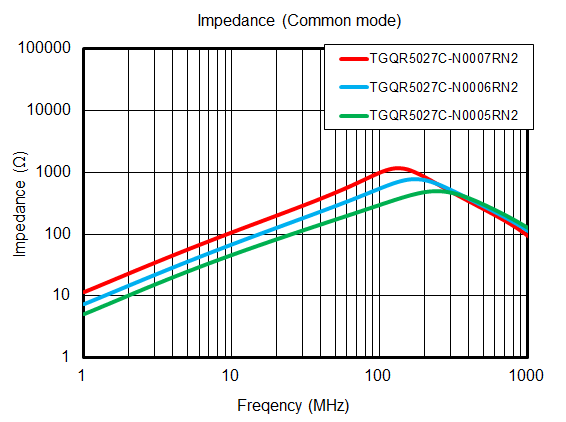

阻抗特性

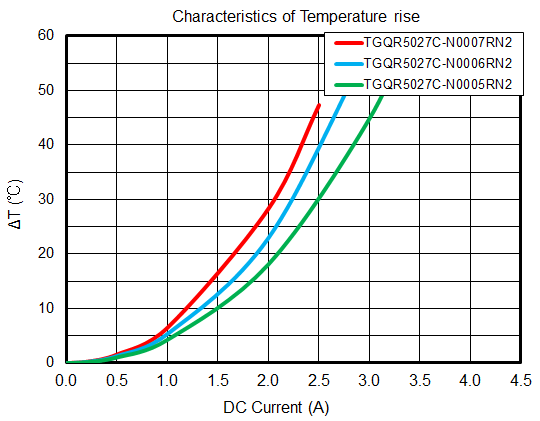

温度上升特性
