共模扼流圈 TQR5027C
特长
- 小型・低高度，实现高共模阻抗
- 最适合30MHz～1GHz的不要辐射的对策
- 闭磁路结构，满足大电流
- 4端子结构，提高了耐振动性和耐冲击性
- 符合AEC-Q200
- 工作温度范围：-40℃～+125℃（包含自身发热）
用途
- 车载 汽车音响, LED前灯
- 其他 各种电源, 医疗机器.美容机器, 能源

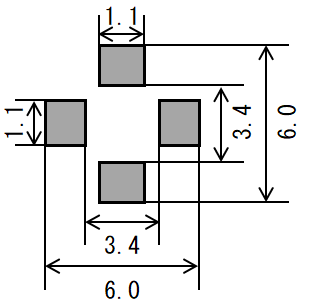

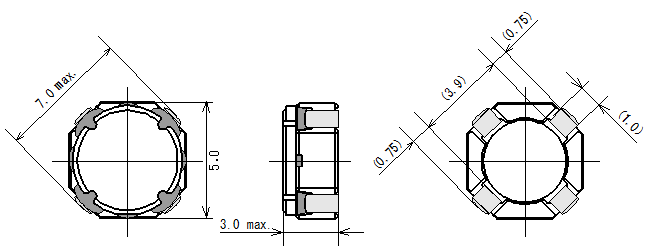

电气特性
| 型号 | 直流电阻 (mΩ) | 插入损失 (dB) | 额定温度上升电流 (A) | ||
|---|---|---|---|---|---|
| ①-② | ④-③ | @1MHz | @100MHz | ||
| TQR5027C-N0003RN2-R | 7.8 | 8.9 | 3 | 6 | 2.8 |
| TQR5027C-N0004RN2-R | 11 | 12.1 | 3 | 12 | 2.4 |
| TQR5027C-N0005RN2-R | 15.7 | 16.3 | 3 | 16 | 2.2 |
| TQR5027C-N0006RN2-R | 19.2 | 20.4 | 3 | 22 | 1.9 |
- 温度上升容许电流:磁芯表面温度上升至40℃以下的电流值(④－①短絡)
电流特性图

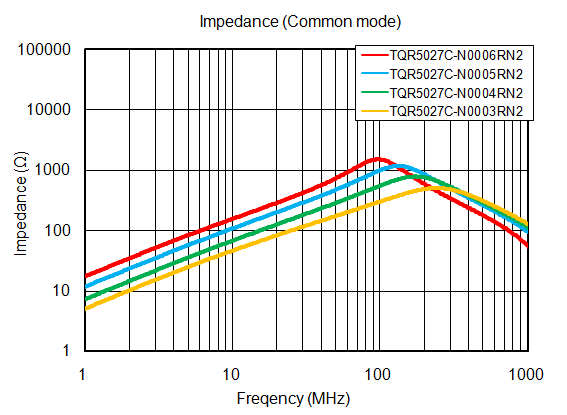

阻抗特性

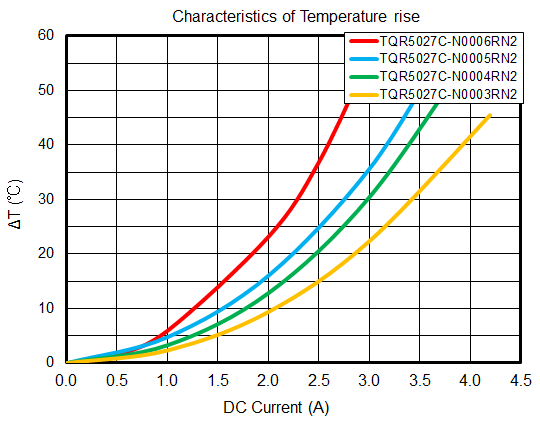

温度上升特性
