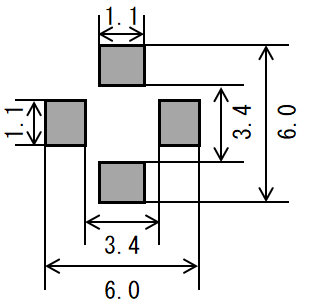

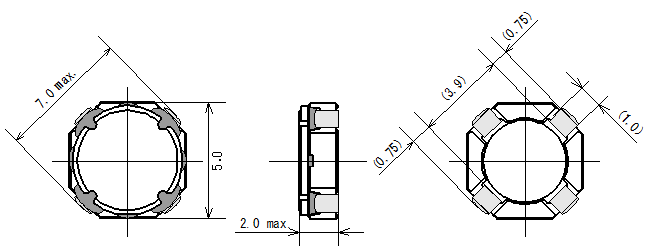

共模扼流圈 TQR5017C
特长
- 小用于共模噪声对策
- 体积小、电流大、阻抗高
- 30M～1GHzの広周波数範囲に対応
- 伝導ノイズ、放射ノイズに有効
- エミッション、イミュニティに有効
- 符合AEC-Q200
- 工作温度范围：-40℃～+125℃（包含自身发热）
用途
- 车载 汽车音响, LED前灯
- 其他 各种电源, 医疗机器.美容机器, 能源
电气特性
| 型号 | 直流电阻 (mΩ) | 插入损失 (dB) | 额定温度上升电流 (A) | ||
|---|---|---|---|---|---|
| ①-② | ④-③ | @1MHz | @100MHz | ||
| TQR5017C-N0003RN2-R | 12.2 | 14.4 | 3 | 6 | 2.2 |
| TQR5017C-N0004RN2-R | 19 | 21.2 | 3 | 12 | 2.1 |
| TQR5017C-N0005RN2-R | 28.4 | 30.7 | 3 | 16 | 1.5 |
| TQR5017C-N0006RN2-R | 35.3 | 40.2 | 3 | 22 | 1.4 |
- 温度上升容许电流:磁芯表面温度上升至40℃以下的电流值(④－①短絡)
电流特性图
阻抗特性

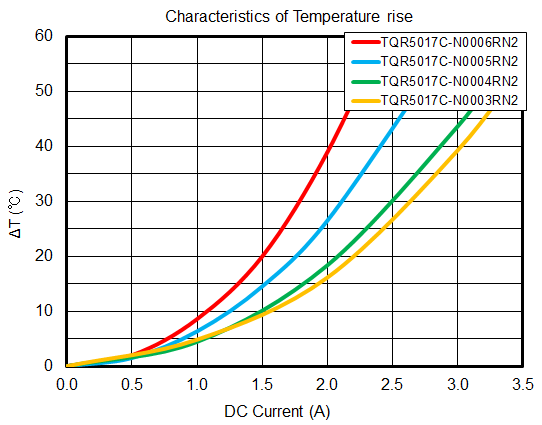

温度上升特性
