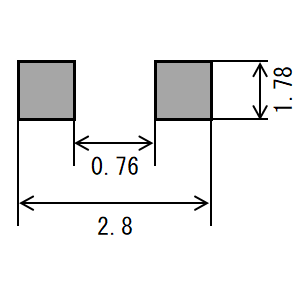

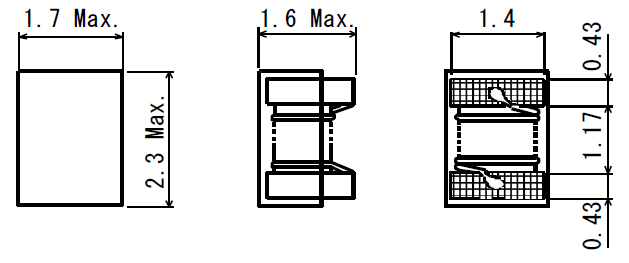

贴片电感 C2012H
特长
- 低阻抗用的小型贴片电感
- 自振频率高，能在高频使用
- 能在磁芯上直接绕线，达到高Q值
- 工作温度范围：-40℃～+125℃（包含自身发热）
- (比C2012C)C2012H实现了HighＱ化(+20%)
用途
- 音频＆映像 电视&显示器, 迷你音响，AV功放，业务用攻放, 音乐随身听
- 车载 汽车音响, 调谐器, 天线
- 电脑 智能手机·平板电脑, 无线路由器
- 家电 电子游戏机
- 其他 工业机器, 能源, 无线通讯机
电气特性
| 型号 | 电感值(nH) | Q min. | 测量频率(MHz) | SRFmin.(MHz) | 直流电阻max.(Ω) | 额定温度上升电流 (mA) |
|---|---|---|---|---|---|---|
| C2012H-2N7D | 2.7 ± 1nH | 50 | 1000 | 6000 | 0.04 | 1500 |
| C2012H-5N6D | 5.6 ± 1nH | 60 | 1000 | 6000 | 0.04 | 1200 |
| C2012H-6N8D | 6.8 ± 1nH | 60 | 1000 | 4800 | 0.05 | 1200 |
| C2012H-10NH | 10 ± 3% | 60 | 500 | 4500 | 0.06 | 1000 |
| C2012H-12NH | 12 ± 3% | 60 | 500 | 3400 | 0.07 | 1000 |
| C2012H-15NH | 15 ± 3% | 60 | 250 | 2400 | 0.09 | 900 |
| C2012H-18NH | 18 ± 3% | 60 | 250 | 2800 | 0.11 | 800 |
| C2012H-22NH | 22 ± 3% | 60 | 250 | 2300 | 0.09 | 850 |
| C2012H-24NH | 24 ± 3% | 60 | 250 | 2000 | 0.09 | 850 |
| C2012H-27NH | 27 ± 3% | 60 | 250 | 2300 | 0.14 | 800 |
| C2012H-33NH | 33 ± 3% | 60 | 250 | 2000 | 0.11 | 800 |
| C2012H-39NH | 39 ± 3% | 60 | 250 | 2000 | 0.13 | 750 |
| C2012H-43NH | 43 ± 3% | 60 | 250 | 1700 | 0.13 | 750 |
| C2012H-47NH | 47 ± 3% | 60 | 250 | 1400 | 0.13 | 750 |
| C2012H-56NH | 56 ± 3% | 60 | 250 | 1600 | 0.15 | 700 |
| C2012H-68NH | 68 ± 3% | 60 | 250 | 1450 | 0.22 | 550 |
| C2012H-82NH | 82 ± 3% | 60 | 250 | 1350 | 0.25 | 500 |
| C2012H-91NH | 91 ± 3% | 60 | 250 | 1200 | 0.25 | 500 |
| C2012H-R10H | 100 ± 3% | 50 | 250 | 1200 | 0.28 | 500 |
| C2012H-R11H | 110 ± 3% | 50 | 250 | 1000 | 0.28 | 500 |
| C2012H-R12H | 120 ± 3% | 50 | 250 | 1000 | 0.23 | 500 |
| C2012H-R15H | 150 ± 3% | 50 | 250 | 900 | 0.48 | 450 |
- 温度上升容许电流:磁芯表面温度上升至20℃以下的电流值

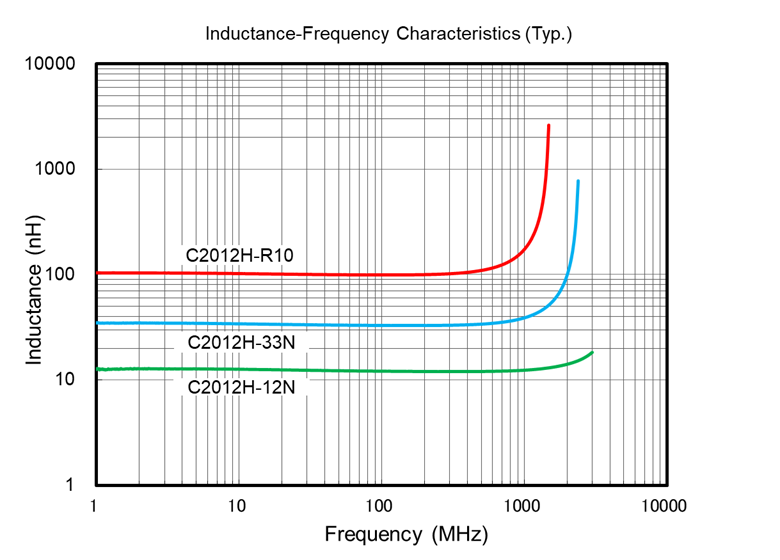

电流特性图

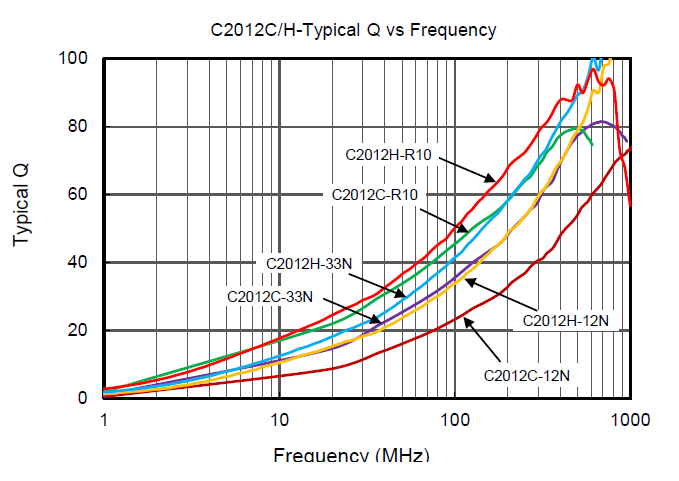

Q特性
