メタルコンポジットパワーインダクタ XRJ2016

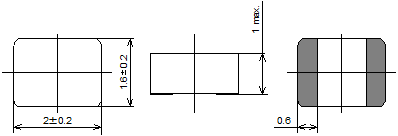

特長
- 金属磁性材料を使用し小型化と大電流化を実現
- 平角線を採用し、低抵抗・大電流仕様
- ギャップレス一体構造で低唸り
- 環境温度によって直流重畳特性の変化が少ない
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| XRJ2016-R15M | 0.15 ± 20% | 14 | 11.5 | 7.5 | 5.4 |
| XRJ2016-R24M | 0.24 ± 20% | 17 | 14 | 6.8 | 5 |
| XRJ2016-R33M | 0.33 ± 20% | 23 | 19 | 5.1 | 4.2 |
| XRJ2016-R47M | 0.47 ± 20% | 25 | 20 | 5 | 4.7 |
| XRJ2016-R56M | 0.56 ± 20% | 35 | 29 | 3.8 | 3.6 |
| XRJ2016-R68M | 0.68 ± 20% | 40 | 33 | 3.6 | 3.4 |
| XRJ2016-1R0M | 1 ± 20% | 48 | 40 | 3.8 | 3.4 |
| XRJ2016-1R5M | 1.5 ± 20% | 80 | 66 | 2.8 | 2.3 |
| XRJ2016-2R2M | 2.2 ± 20% | 120 | 100 | 2.7 | 1.7 |
| XRJ2016-3R3M | 3.3 ± 20% | 250 | 208 | 2 | 1.2 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
