コモンモードチョークコイル TJF7060G
特長
- コモンモードノイズ対策に最適
- 小型で大電流、高インピーダンス
- 1M～1GHzの広周波数範囲に対応
- 伝導ノイズ、放射ノイズに有効
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- 車載 カーオーディオ, LEDヘッドライト
電気的特性
| 品番 |
コモンモードインピーダンス (Ω)@100MHz |
直流抵抗(1ライン) (mΩ) max. |
温度上昇許容電流 (A) |
|
|---|---|---|---|---|
| Typical | Min | |||
| TJF7060G-701 | 700 | 500 | 15 | 4 |
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
特性グラフ

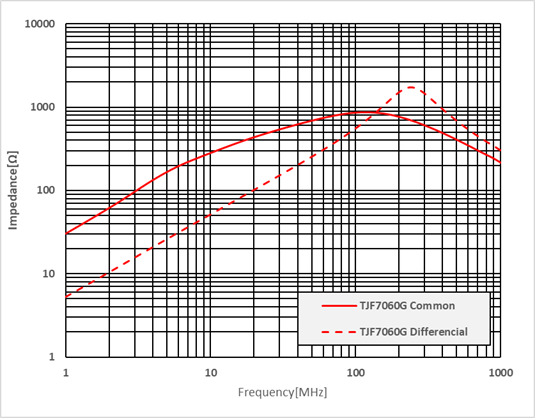

インピーダンス特性
