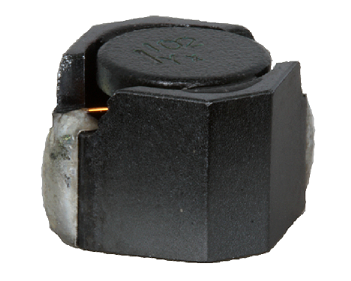

パワーインダクタ（SMD） HER1090
特長
- 大電流対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ポータブルオーディオ, カメラ
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機

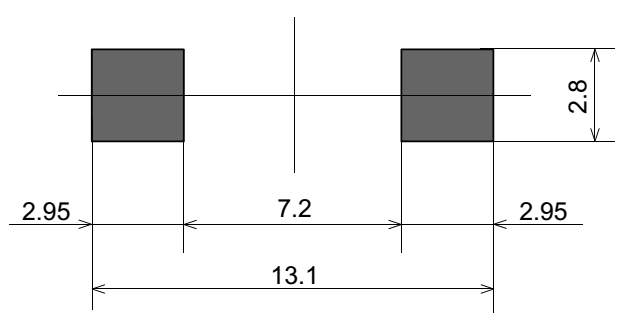

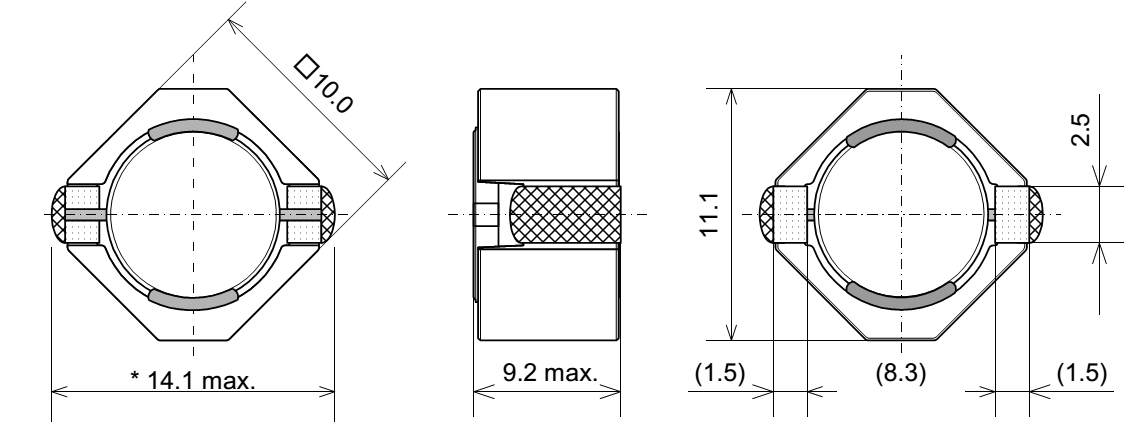

電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| HER1090-1R1N | 1.1 ± 30% | 0.006 | 25.7 | 19 | 9.3 | 7.4 |
| HER1090-1R8N | 1.8 ± 30% | 0.008 | 20.5 | 14.2 | 8.3 | 6.5 |
| HER1090-2R7N | 2.7 ± 30% | 0.009 | 18.5 | 13 | 7.6 | 6 |
| HER1090-3R3N | 3.3 ± 30% | 0.011 | 15.3 | 11.5 | 7 | 5.6 |
| HER1090-4R7N | 4.7 ± 30% | 0.013 | 14.4 | 9.9 | 6.4 | 5 |
| HER1090-5R6N | 5.6 ± 30% | 0.014 | 12.5 | 9 | 6.2 | 4.85 |
| HER1090-6R8N | 6.8 ± 30% | 0.016 | 10.9 | 8.2 | 5.8 | 4.6 |
| HER1090-8R2N | 8.2 ± 30% | 0.018 | 10.6 | 7 | 5.4 | 4.3 |
| HER1090-100M | 10 ± 20% | 0.019 | 8.9 | 6.4 | 5.3 | 4.2 |
| HER1090-150M | 15 ± 20% | 0.023 | 7.65 | 5.2 | 4.8 | 3.8 |
| HER1090-220M | 22 ± 20% | 0.033 | 6.65 | 4.4 | 4 | 3.4 |
| HER1090-330M | 33 ± 20% | 0.059 | 5.2 | 3.5 | 3 | 2.6 |
| HER1090-470M | 47 ± 20% | 0.096 | 4.3 | 3 | 2.4 | 1.85 |
| HER1090-680M | 68 ± 20% | 0.13 | 3.5 | 2.45 | 2.1 | 1.62 |
| HER1090-820M | 82 ± 20% | 0.16 | 3.2 | 2.25 | 1.8 | 1.42 |
| HER1090-101M | 100 ± 20% | 0.21 | 3 | 1.95 | 1.6 | 1.24 |
| HER1090-151M | 150 ± 20% | 0.23 | 2.5 | 1.7 | 1.5 | 1.2 |
| HER1090-221M | 220 ± 20% | 0.29 | 2.05 | 1.35 | 1.4 | 1.08 |
| HER1090-331M | 330 ± 20% | 0.43 | 1.65 | 1.15 | 1.1 | 0.88 |
| HER1090-471M | 470 ± 20% | 0.69 | 1.3 | 0.95 | 0.87 | 0.69 |
| HER1090-681M | 680 ± 20% | 1.08 | 1.1 | 0.78 | 0.7 | 0.55 |
| HER1090-102M | 1000 ± 20% | 1.36 | 0.95 | 0.65 | 0.62 | 0.49 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

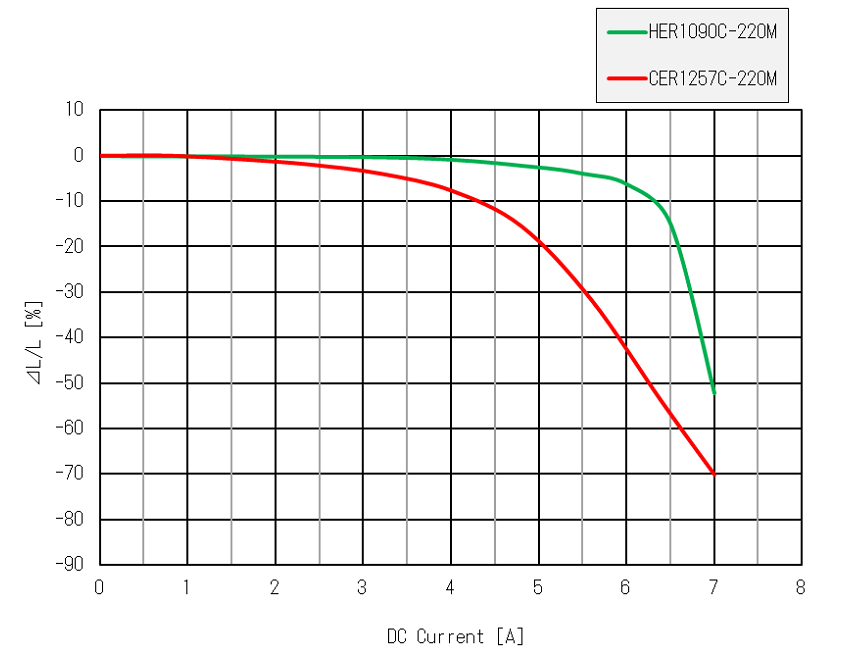

直流重畳電流特性

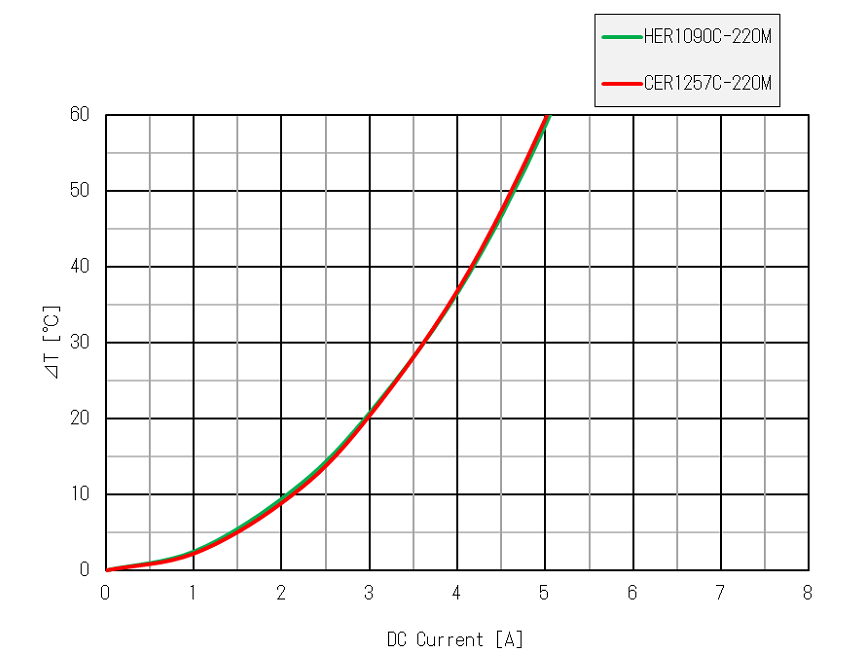

温度上昇特性
