D級アンプ用インダクタ(リード型)    DVK1313HA

AEC-Q200 磁路
email 本製品に関するお問い合わせ

特長

  • デジタルアンプ(D級アンプ)のLPF用インダクタ
  • 高音質を重視する為に独自開発した磁性材料を使用
  • 無酸素銅線(OFC)採用により、高音質を実現
  • 磁気飽和特性に優れ温度に依存しない
  • DVK1313HA 4端子構造
  • AEC-Q200対応
  • 使用温度範囲:-40℃~+125℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ
  • 車載
  • カーオーディオ
  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗(mΩ) Typical 直流重畳許容電流 (A) 温度上昇許容電流 (A)
DVK1313HA-4R7M 4.7 ± 20% 6 25.2 14.2
DVK1313HA-100M 10 ± 20% 13.4 19 9.4
DVK1313HA-220M 22 ± 20% 28.4 11.8 6.4
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値

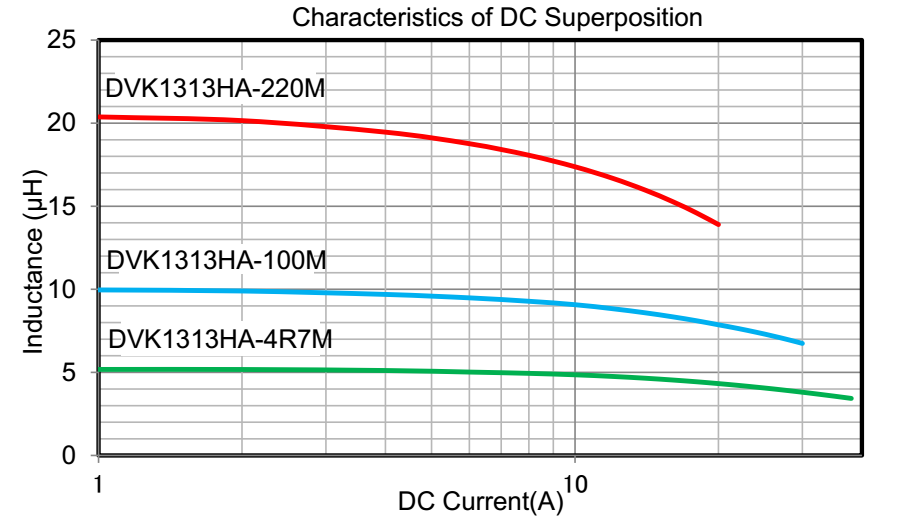

電流特性グラフ

直流重畳電流特性
