D級アンプ用インダクタ（SMD） DRF9010
特長
- 小型デジタルアンプ（D級アンプ）のLPF用インダクタ
- 2in1 構造による省スペース化を実現
- 放射ノイズを防ぐ閉磁路構造
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ
- 家電 ゲーム
電気的特性
| 品番 | インダクタンス (µH) |
直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| DRF9010-4R3M | 4.3 ± 20% | 13 | 10.75 | 7.6 | 5.2 |
| DRF9010-7R6M | 7.6 ± 20% | 17.4 | 14.47 | 5.9 | 4.5 |
| DRF9010-100M | 10 ± 20% | 20.5 | 17.08 | 5 | 4.1 |

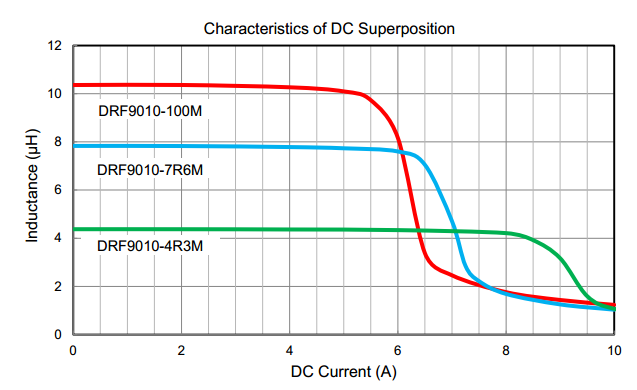

電流特性グラフ
直流重畳電流特性
