D級アンプ用インダクタ(リード型)    DLM1623C

特長

  • デジタルアンプ(D級アンプ)のLPF用インダクタとして最適です
  • 縦型の2in1構造により、省スペースを実現した
  • シンプルで独自な磁気シールド構造
  • 低ロス材および無酸素銅線(OFC)採用により低歪・高音質を実現した
  • 使用温度範囲:-40℃~+125℃(自己発熱を含む)

用途

  • オーディオビジュアル
  • ミニコンポ、AVアンプ、業務用アンプ
  • 車載
  • カーオーディオ
  • その他
  • 各種電源

電気的特性

品番 インダクタンス(µH) 直流抵抗 (mΩ) 直流重畳許容電流 (A) 温度上昇許容電流 (A)
Max Typical
DLM1623C-100M 10 ± 20% 12 9 15 6.4
DLM1623C-150M 15 ± 20% 22.6 17.6 11 5.2
DLM1623C-220M 22 ± 20% 31 22.7 10 3.8
  • インダクタンス測定条件:100kHz,1V
  • 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
  • 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

電流特性グラフ

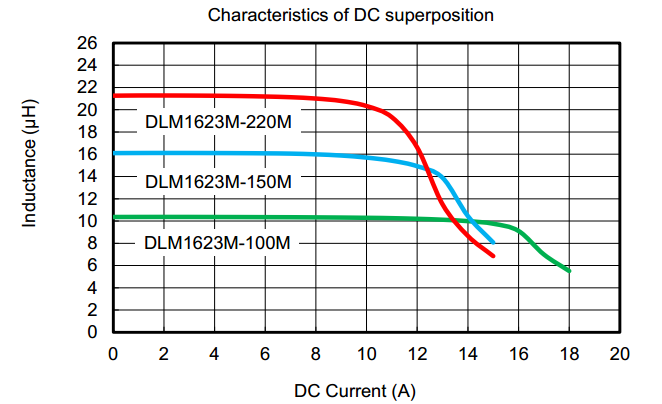

直流重畳電流特性
