D級アンプ用インダクタ（SMD） DBE7210H
特長
- 最適設計により、高音質・低歪を実現
- 平角線使用（無酸素銅線対応）
- 小型サイズ、面実装タイプ、磁気シールド構造
- 大電流、低抵抗
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ
- 家電 ゲーム
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| DBE7210H-100M | 10 ± 20% | 23 | 18 | 6 | 3.6 |
| DBE7210H-150M | 15 ± 20% | 27 | 21 | 5 | 3.5 |
| DBE7210H-220M | 22 ± 20% | 38 | 29 | 4.3 | 3 |
- インダクタンス測定条件:1kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

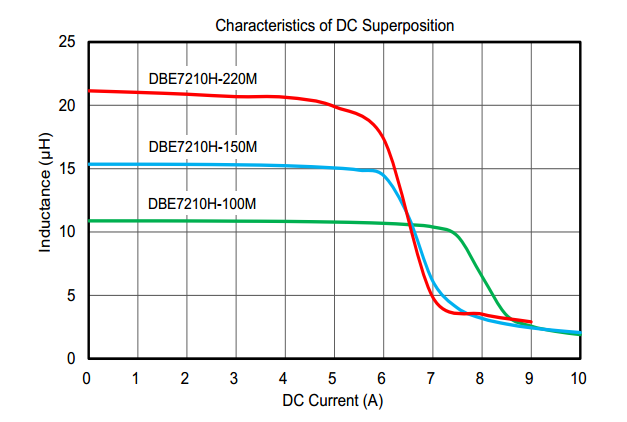

電流特性グラフ
直流重畳電流特性
