D級アンプ用インダクタ（SMD） DBE1010HB
特長
- 2in1構造による省スペース化を実現
- 最適設計により、高音質・低歪を実現
- 平角線使用により小型化を実現（無酸素銅線対応）
- 小型サイズ、面実装タイプ、磁気シールド構造
- 大電流、低抵抗
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ, カーナビゲーション
- 家電 ゲーム
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| DBE1010HB-3R3M | 3.3 ± 20% | 11 | 9 | 12 | 5.1 |
| DBE1010HB-8R2M | 8.2 ± 20% | 16 | 13.4 | 7.2 | 4.4 |
| DBE1010HB-100M | 10 ± 20% | 18 | 15 | 7.1 | 4.2 |
| DBE1010HB-120M | 12 ± 20% | 20 | 17 | 6 | 4 |
| DBE1010HB-150M | 15 ± 20% | 23 | 19 | 5.3 | 3.8 |
| DBE1010HB-220M | 22 ± 20% | 38 | 32 | 4.3 | 3 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

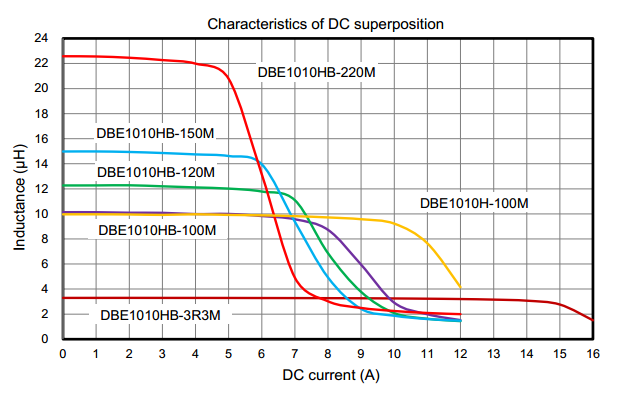

直流重畳電流特性
