高信頼性パワーインダクタ CVE3527M
特長
- 電流特性を大幅に向上させたパワーインダクタ
- 低漏洩磁束の閉磁路構造
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ, ECU
- 家電 白物家電
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(mΩ) max. | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| CVE3527M-330M | 33 ± 20% | 16 | 21 | 14 |
| CVE3527M-470M | 47 ± 20% | 20 | 18 | 12 |
| CVE3527M-680M | 68 ± 20% | 33 | 22 | 10 |
| CVE3527M-101M | 100 ± 20% | 28 | 13 | 11 |
| CVE3527M-151M | 150 ± 20% | 36 | 11 | 9.3 |
| CVE3527M-221M | 220 ± 20% | 85 | 9 | 6 |
| CVE3527M-331M | 330 ± 20% | 145 | 9 | 4.6 |
| CVE3527M-471M | 470 ± 20% | 132 | 6 | 4.7 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から10%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

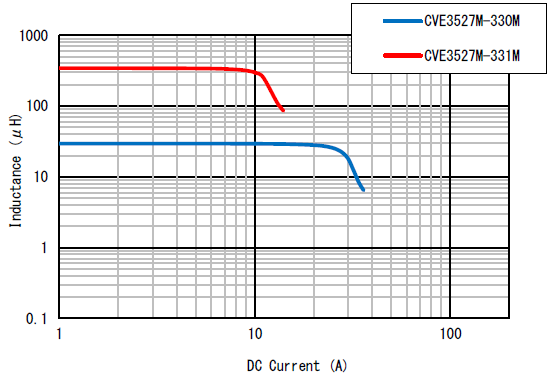

直流重畳電流特性

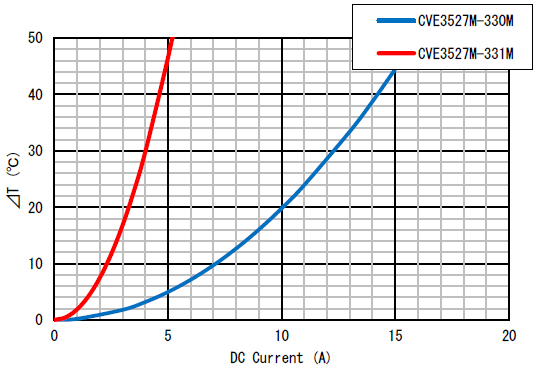

温度上昇特性
