高信頼性パワーインダクタ（リード型） CVE2622HA
特長
- 電流特性を大幅に向上させたパワーインダクタ
- 低漏洩磁束の閉磁路構造
- 平角線を採用し、低抵抗・大電流仕様
- 高絶縁耐圧
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ, ECU
- 家電 白物家電
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| CVE2622HA-3R3M | 3.3 ± 20% | 2 | 1.8 | 85 | 33 |
| CVE2622HA-4R7M | 4.7 ± 20% | 2 | 1.8 | 59 | 33 |
| CVE2622HA-6R8M | 6.8 ± 20% | 2 | 1.8 | 41 | 33 |
| CVE2622HA-100M | 10 ± 20% | 2 | 1.8 | 28 | 33 |
| CVE2622HA-150M | 15 ± 20% | 2 | 1.8 | 18 | 33 |
| CVE2622HA-220M | 22 ± 20% | 2 | 1.8 | 12 | 33 |
| CVE2622HA-330M | 33 ± 20% | 2 | 1.8 | 7 | 33 |
- インダクタンス測定条件:100kHz
- 直流重畳許容電流:インダクタンスの減少が初期値から10%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

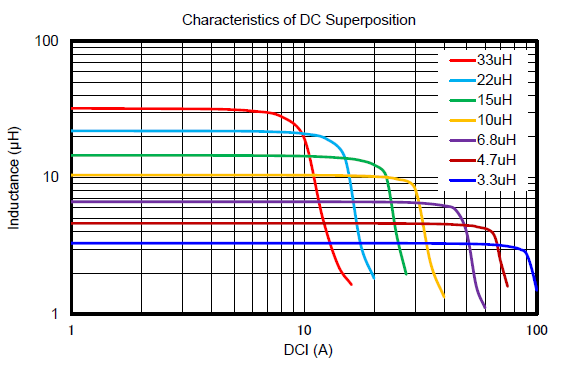

直流重畳電流特性

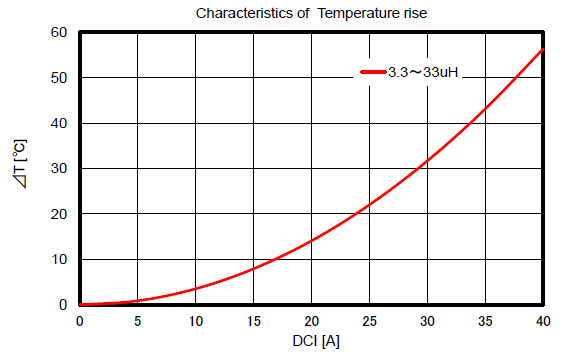

温度上昇特性
