D級アンプ用インダクタ（リード型） DLM1219
特長
- デジタルアンプ（D級アンプ）のLPF用インダクタとして最適です
- 小型化、縦型の２in１構造により、省スペースを実現した
- シンプルで独自な磁気シールド構造
- 低ロス材および無酸素銅線(OFC)採用により低歪・高音質を実現した
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ
- その他 各種電源
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| DLM1219-100M | 10 ± 20% | 37 | 27.6 | 8 | 3.5 |
| DLM1219-150M | 15 ± 20% | 46 | 32.2 | 6 | 2.7 |
| DLM1219-200M | 20 ± 20% | 60 | 45.4 | 5 | 2.4 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から25%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値

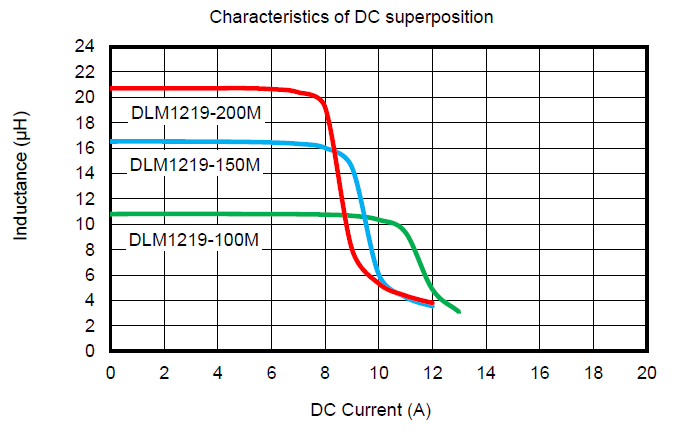

電流特性グラフ
直流重畳電流特性
