共模扼流圈 TDG6029C
特长
- 满足闭磁路小型・低高度的共模磁珠线圈
- 最适合30MHz～1GHz的不要辐射的对策
- 符合AEC-Q200
- 工作温度范围：-40℃～+125℃（包含自身发热）
用途
- 车载 汽车音响, LED前灯
电气特性
| 型号 |
共模阻抗 @1MHz (Ω) max. |
共模阻抗 @100MHz (Ω) ±25% |
直流电阻 (mΩ) max. | 额定温度上升电流 (A) |
|---|---|---|---|---|
| TDG6029C | 10 | 50 | 2 | 7 |
- 温度上升容许电流:磁芯表面温度上升至40℃以下的电流值
电流特性图

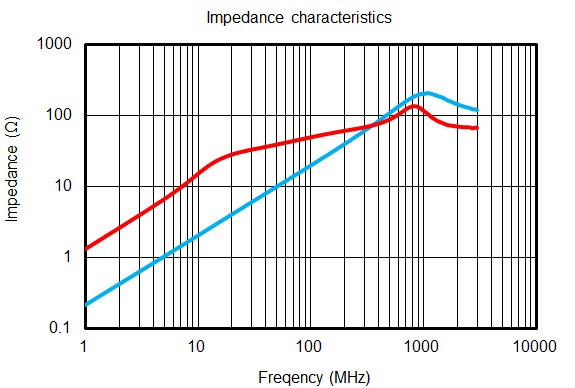

阻抗特性

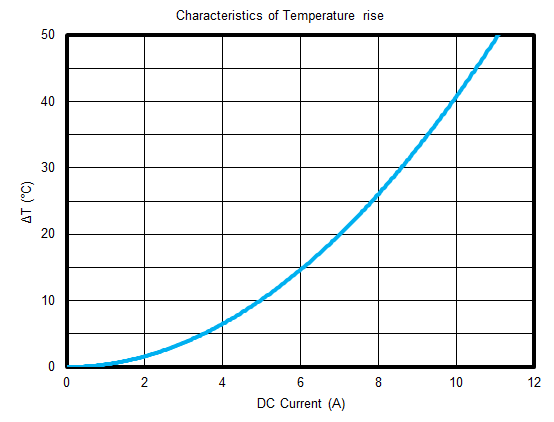

温度上升特性
